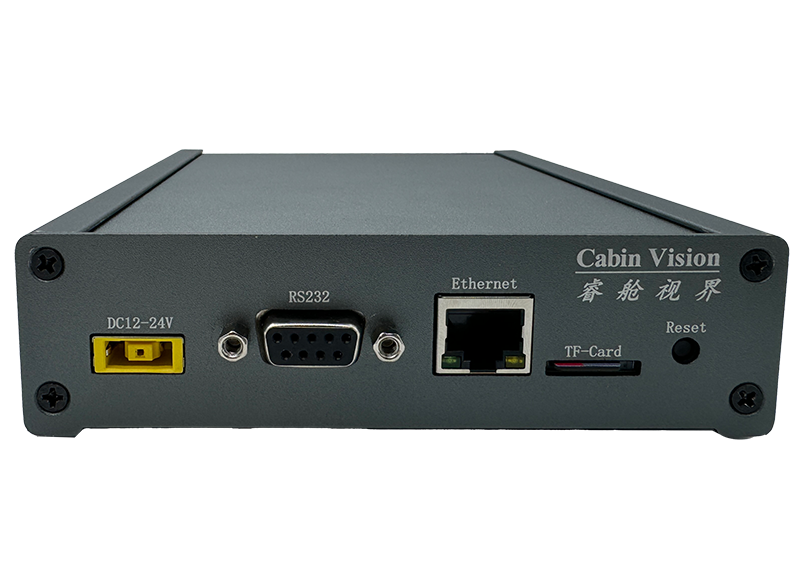

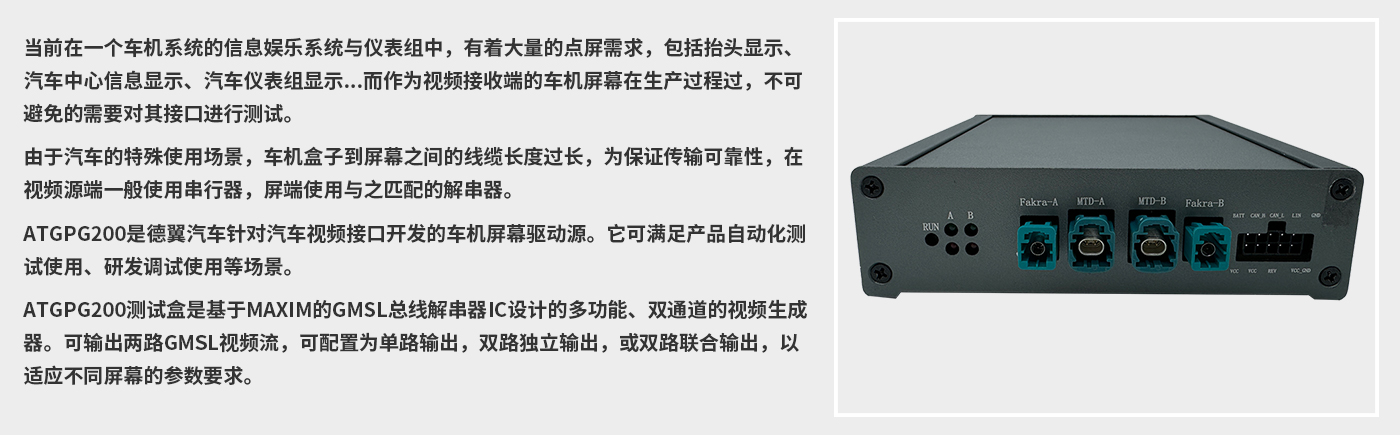

产品介绍
产品特色
· 同时支持两路GMSL输出能力 | · 支持GMSL2/GMSL3 |
· 单路最大支持输出分辨率3840*2160@60Hz RGB | · 可切换输出接口类型（COAX/STP) |
· 支持多种内置pattern | · 支持从SD卡中生成pattern |
· 控制接口： ETH, UART | · 提供C++、C#、Python等常用API接口 |
· 支持IIC byapss功能 | · 支持对外供电（供电范围：12V-20V 负载能力： 最大电流5A） |
典型应用

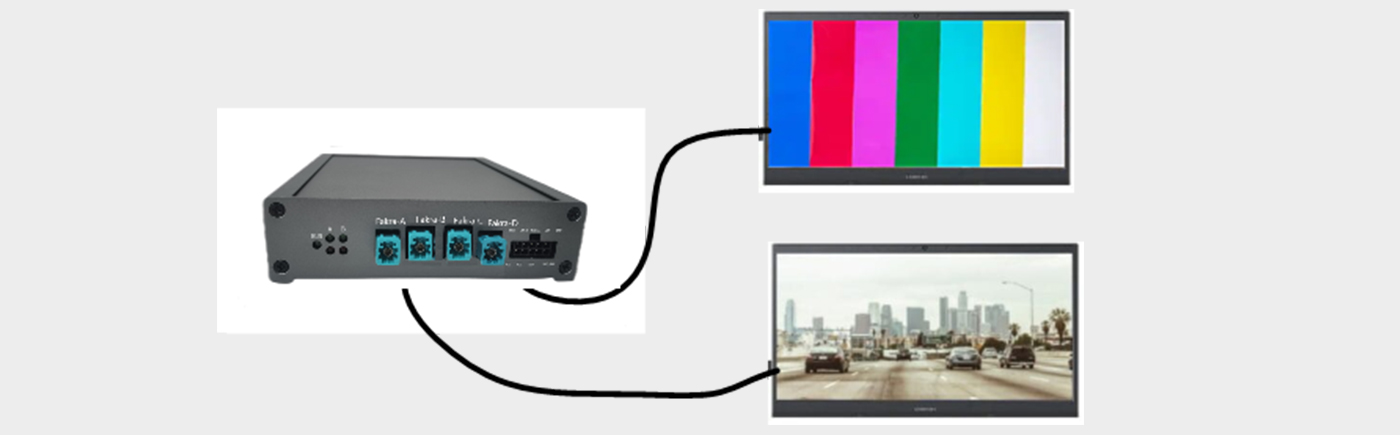

上位机软件通过以太网或串口，控制ATPGG200视频发生器输出内部pattern，或SD卡中的图片，以驱动车载屏幕。

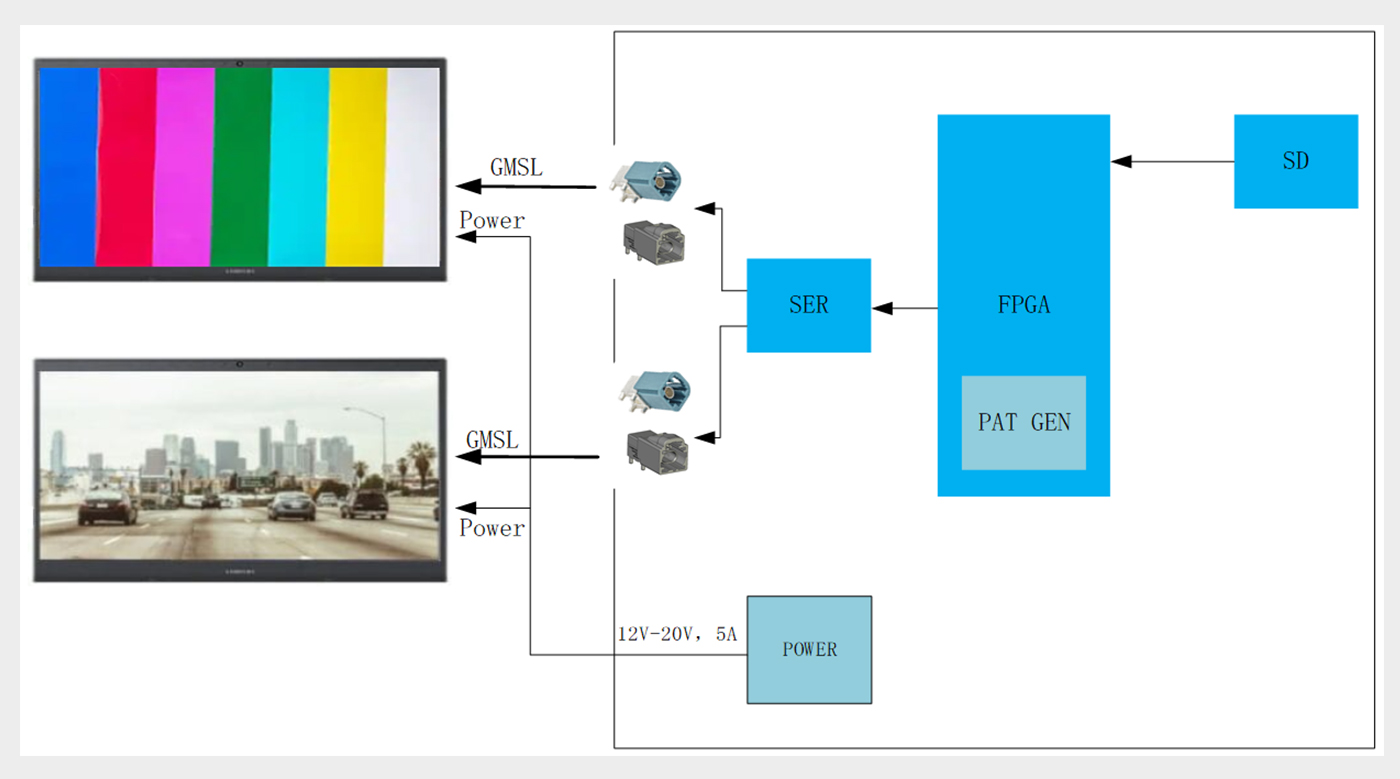

工作原理
串行器说明
MAX96853：该芯片支持GMSL3(Gigabit Multimedia Serial Link) 标准，并兼容GMSL2，它可以生成GMSL信号产品参数
• 支持GMSL3并兼容GMSL2输出 | • 支持eDP转换为GMSL3输出，最大支持分辨率7680x4320@60Hz |
• 支持I2C边带信息透传 | • 支持Coax以及STP连接器选配 |
通信接口 | 千兆以太网 TCP/IP |
尺寸 | 127mm x150mm x 35mm (含脚垫 38.3mm) |
产品供电 | DC 20V / 5A |
串行器 | MAX96853 |
串行器规格 | GMSL3/GMSL2 |
支持解串器型号 | MAX96752, MAX96772, MAX96774, MAX96860, MAX96862, MAX96864 |
I2C 支持 | 0-1Mbps |
内存 | 256M DDR3 |
IP地址 | 可编辑配置 |
外供电能力 | 电压范围：12V-20V 最大电流5A |
一、规格参数
电源：DC输入 14-24V 40W
机械尺寸：127mm(长) x 150mm（宽）x 35mm(高) (含脚垫 38.3mm)
使用环境
工作温度 ： -20~70 °C
存储温度 ： -20~70 °C
工作湿度 ： -20~70 °C < 90%
二、输出图像参数
GMSL3 : 7680x4320@60Hz RGB
GMSL2 : 3840x2160@60Hz RGB
三、支持的接口类型

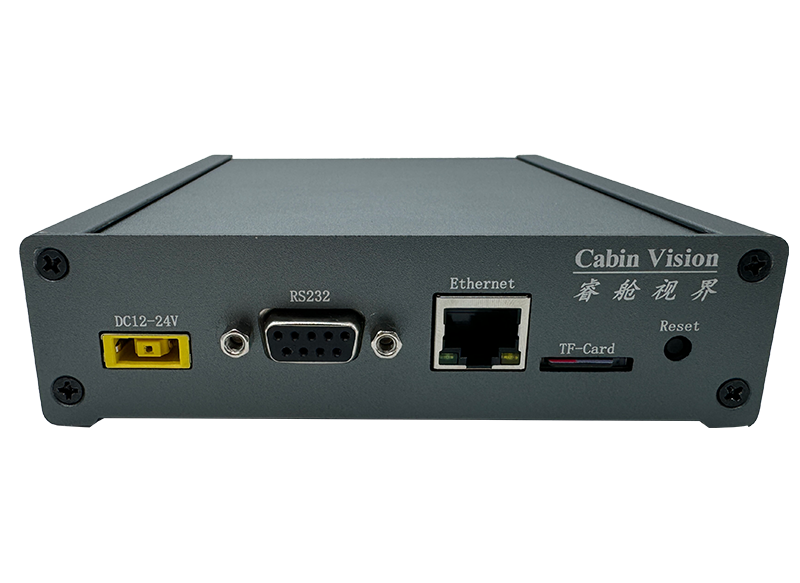

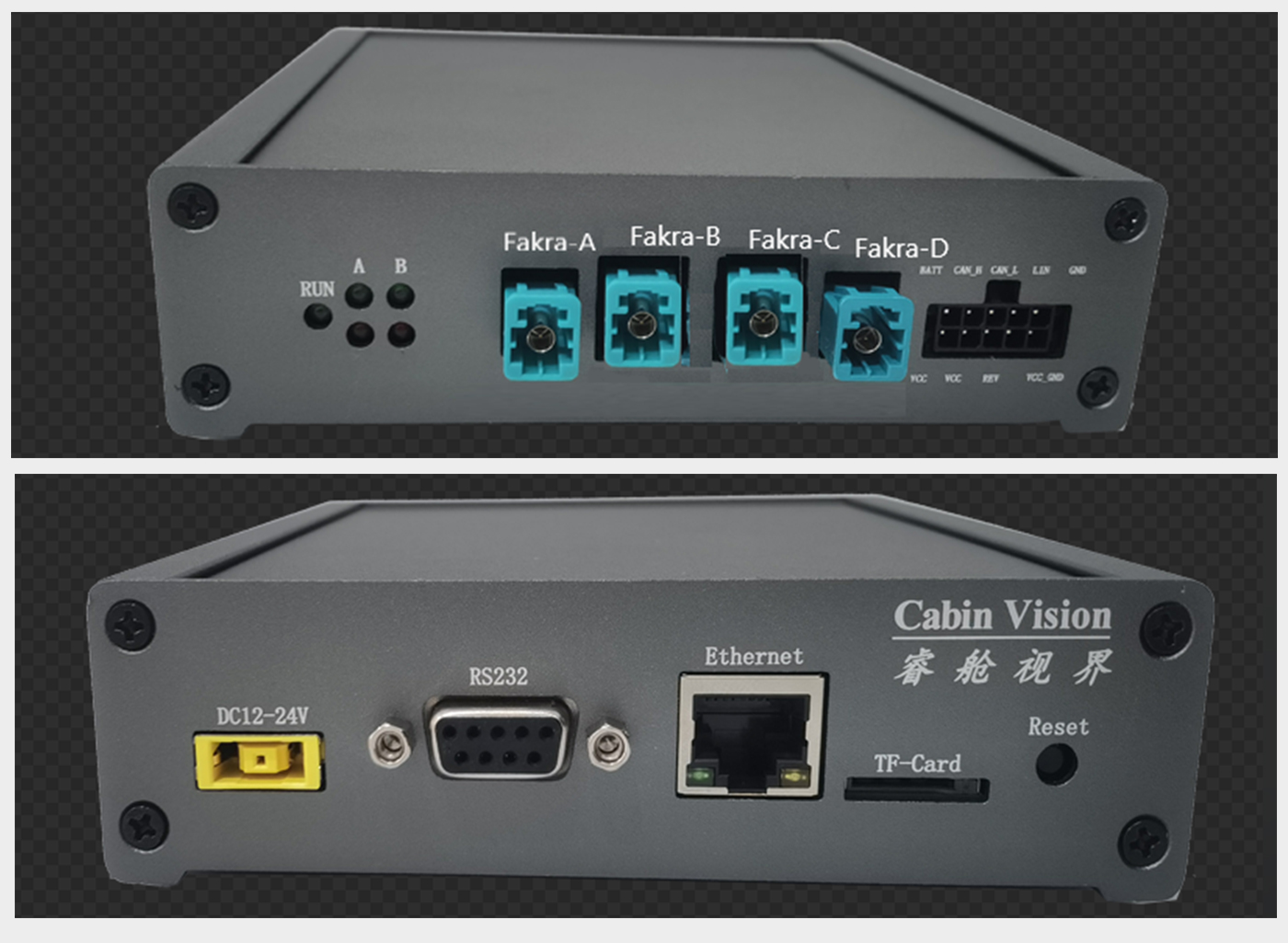

Coax : Rosenberger Mini Fakra
STP ：Rosenberger H-MTD
>
