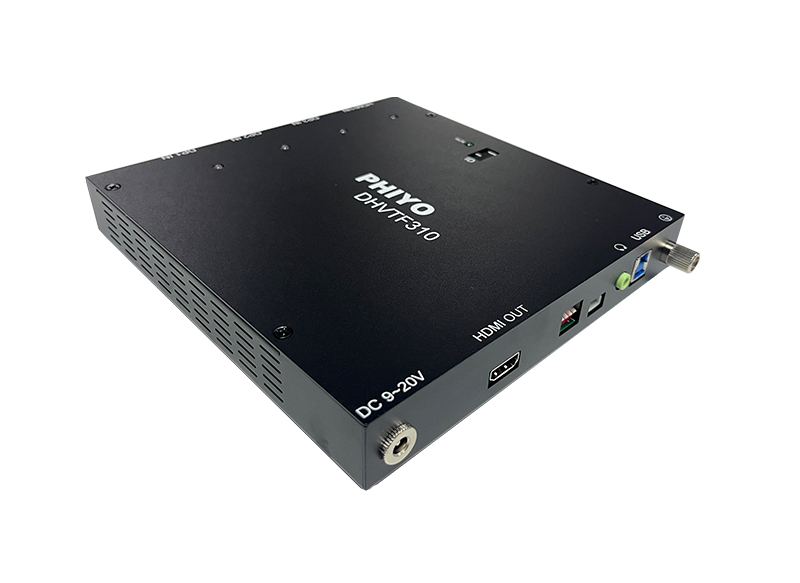

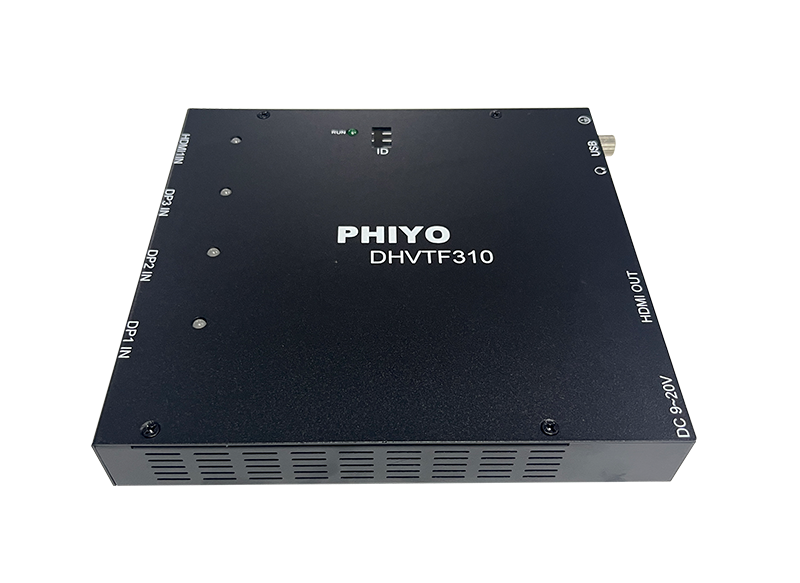

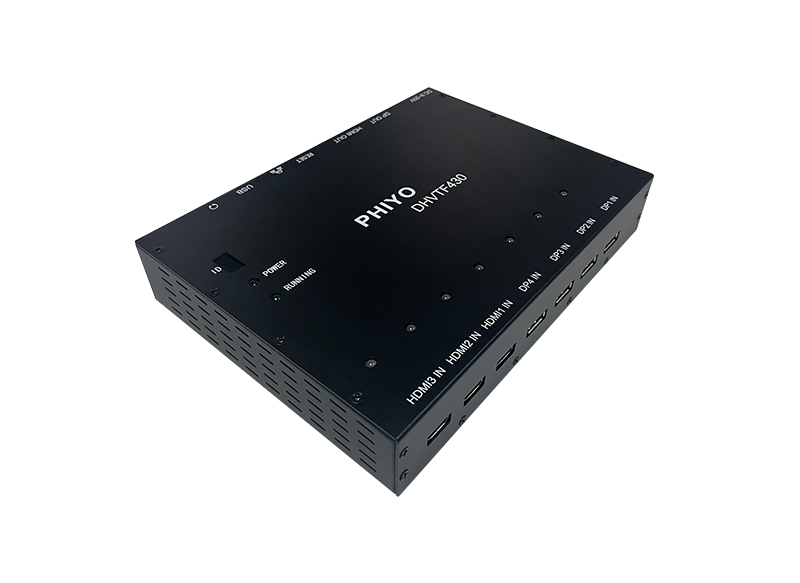

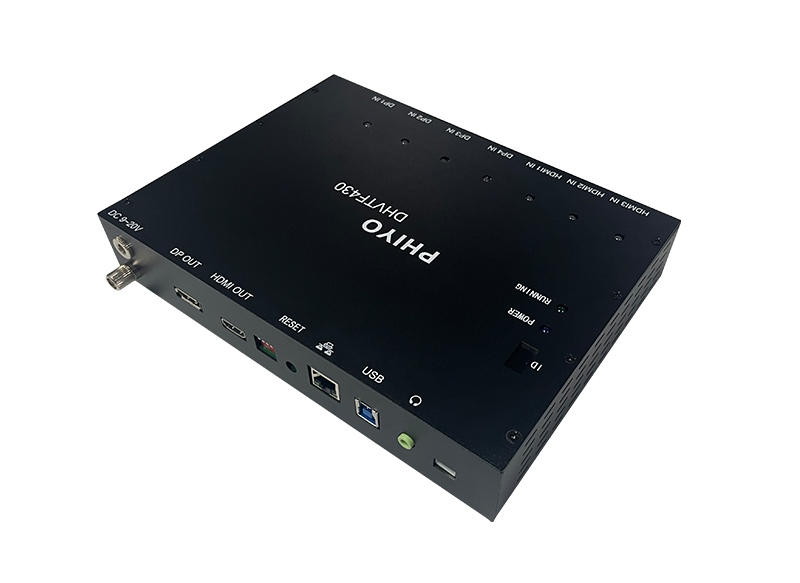

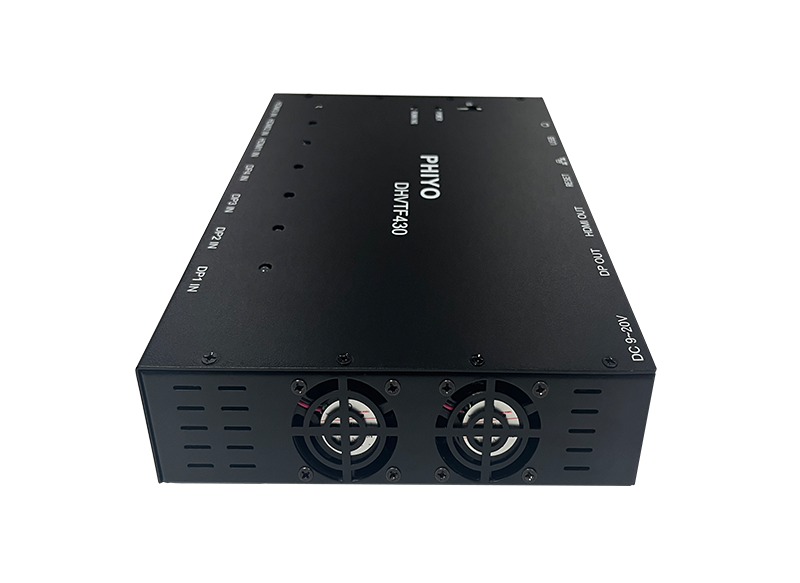

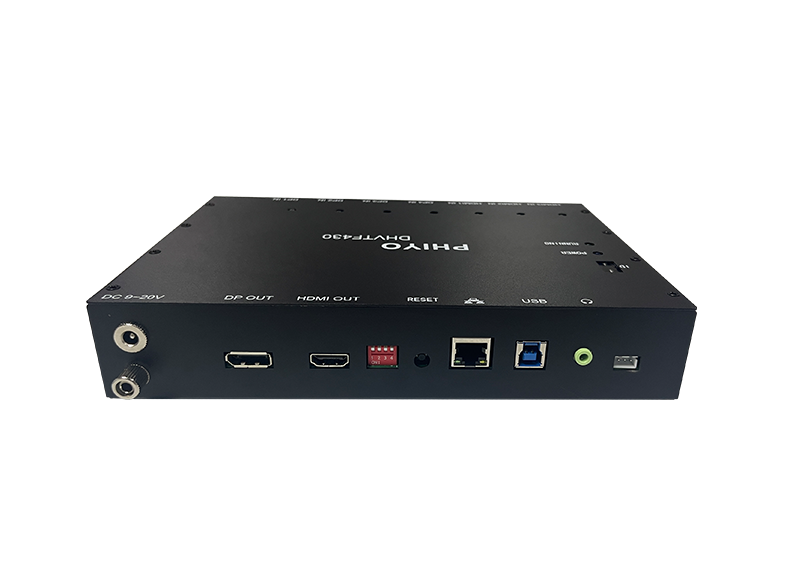

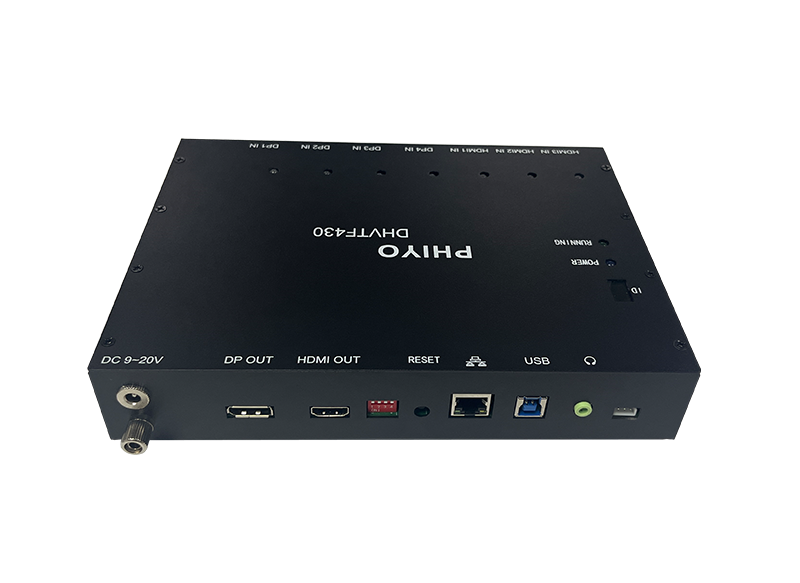

DHVTF系列产品介绍
DHVT-F 是一款用于检测视频接口的专业测试盒，可自由配置HDMI、DP、VGA四口或七口，广泛适用于电脑整机、主板、docking等产品的视频接口检测。
产品特色
· 兼容Windows 7/8/8.1/10，32/64bit操作系统 | · DP & HDMI 接口最大支持 4K×2K @60Hz 分辨率检测 |
· 支持视频信号PLL锁定状态、帧率、分辨率检测 | · 支持USB回传分析画面 |
· 支持接口任意配置，HDMI、DP、VGA组合 | · 支持 PCM 音频数据包，最高采样率 192KHz，8 通道 |
· 所有接口都采用耐插拔设计，防静电、防短路保护 | · 支持HDMI差分信号开短路检测，DP差分信号短路检测 |
· 图形化界面测试，详细记录测试结果信息 |
应用领域
DHVT-F适用于PC主板及整机、服务器主板及整机，带有DP&HDMI&VGA视频接口的扩展坞等。
 |
|  |

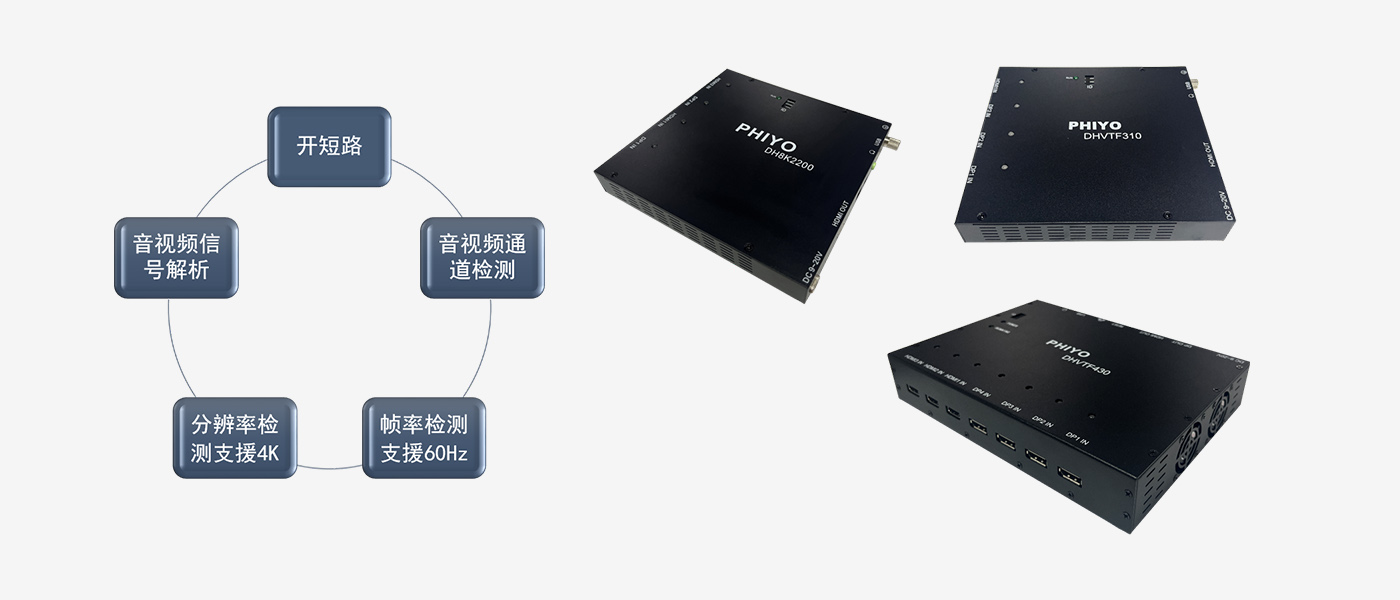

测试效果图

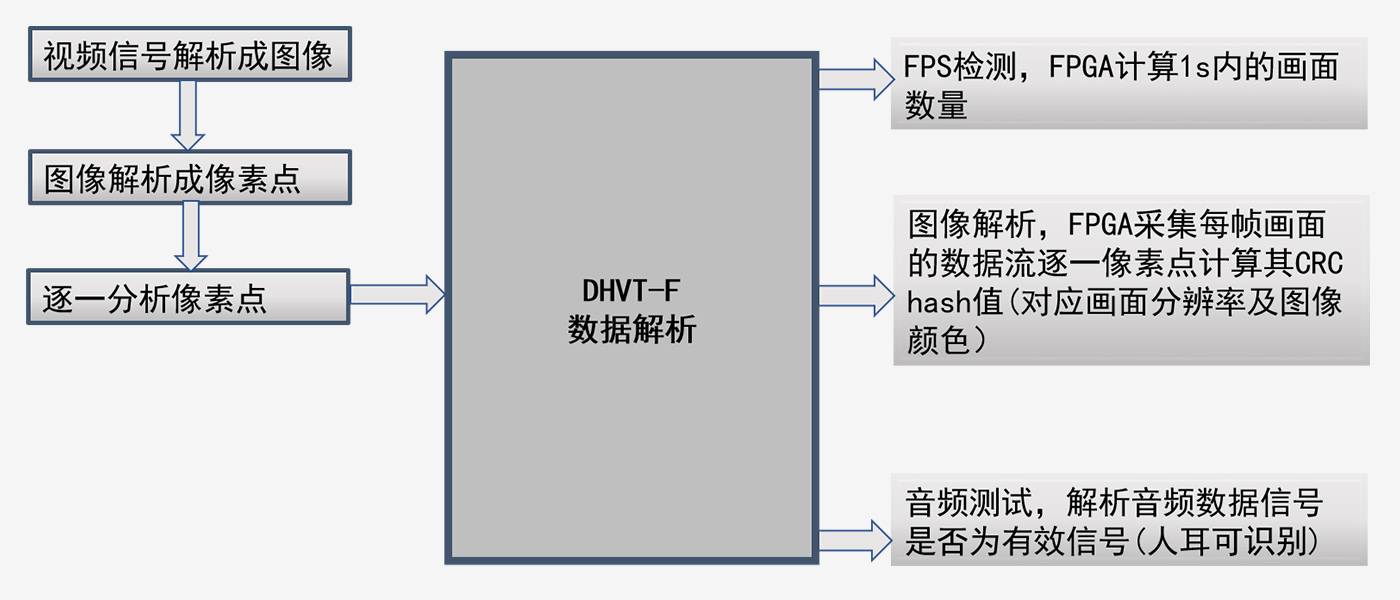

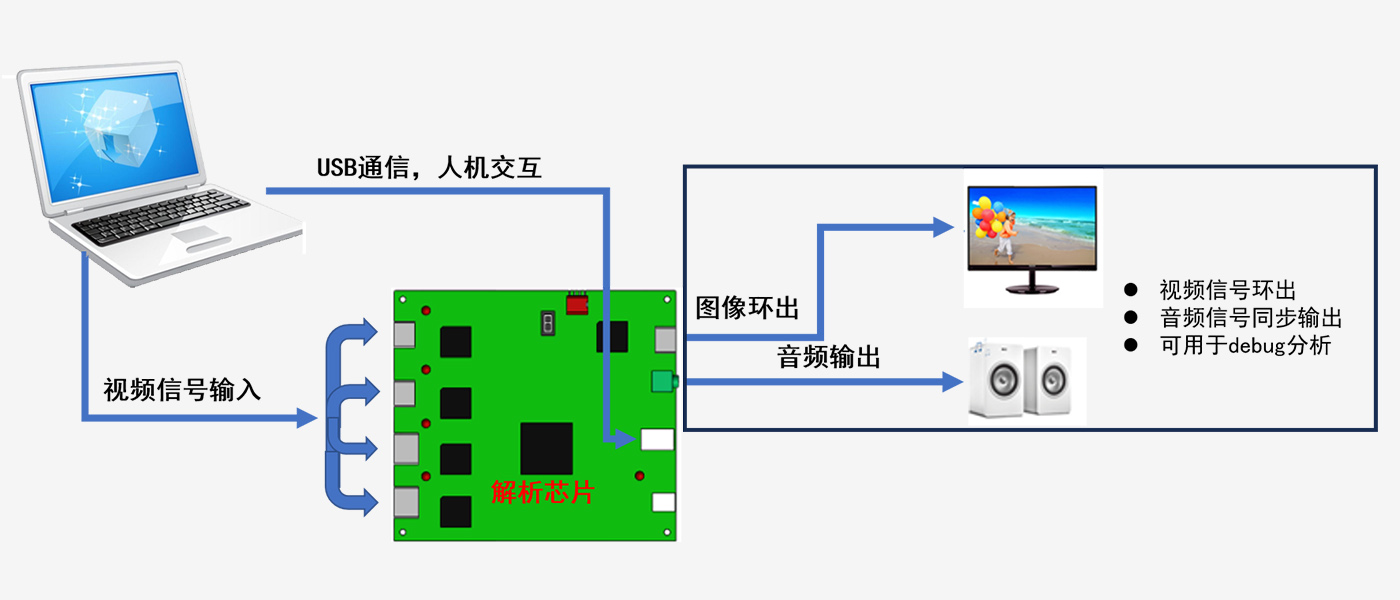

测试原理示意图
测试项目
Test Item | Support | Test Item | Support |
HDMI TMDS Signal | V | DP 2Lane /4Lane Signal | V |
HDMI TMDS CLK Signal | V | DP Hot Plug Open | V |
HDMI 2K /4K Resolutio | V | DP Lane_0~3 Signal | V |
HDMI 60Hz Frame rate | V | DP Audio Signal | V |
DP 2K /4K Resolution | V | HDMI&DP Data Channel Open/Short | V |
DP 60Hz Frame rate | V |
实测对比
测试方式 | 实测 | DHVTF系列测试 |
HDMI | 外接HDMI接口的显示器 | 一站测试2*HDMI接口、2*DP接口所有功能 |
DP | 外接DP接口的显示器 | |
| 用时 | 90s | 30s |
结果判断 | 人为判断测试结果 | 自动判定，产生测试记录 |
产品名称 | DHVTF310/DHVTF430 | |
| 硬件规格 | 尺寸 | 190*180*30mm/240*180*50mm |
重量 | 940g/1180g | |
兼容性 | 支持操作系统 | windows10，windows 8.1，windows 8，windows7，Linux |
使用环境 | 工作温度范围 | -10℃ ~ 60℃ |
工作湿度范围 | 10%~85%，不凝露 | |
储存湿度范围 | 5%~95%，不凝露 | |
标题 | 描述 |
版本 下载 |
|
Q1:这款视频接口测试仪的接口配置是什么？ |

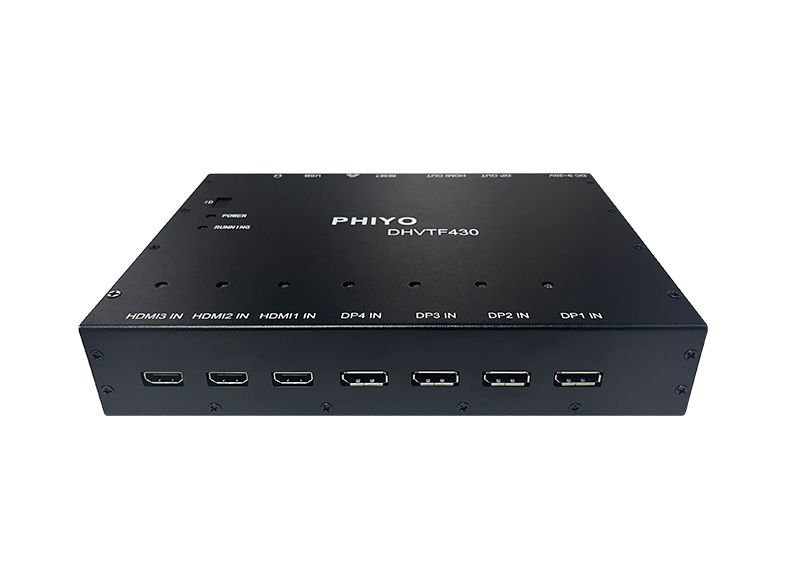

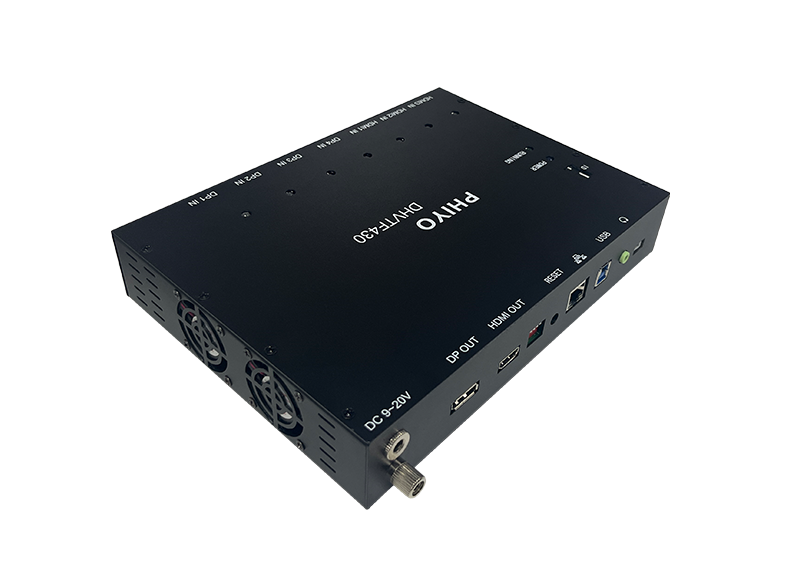

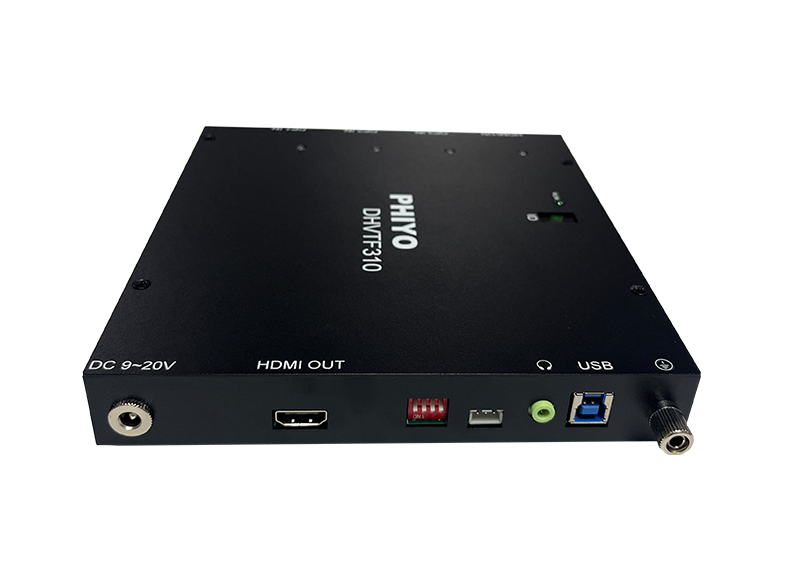

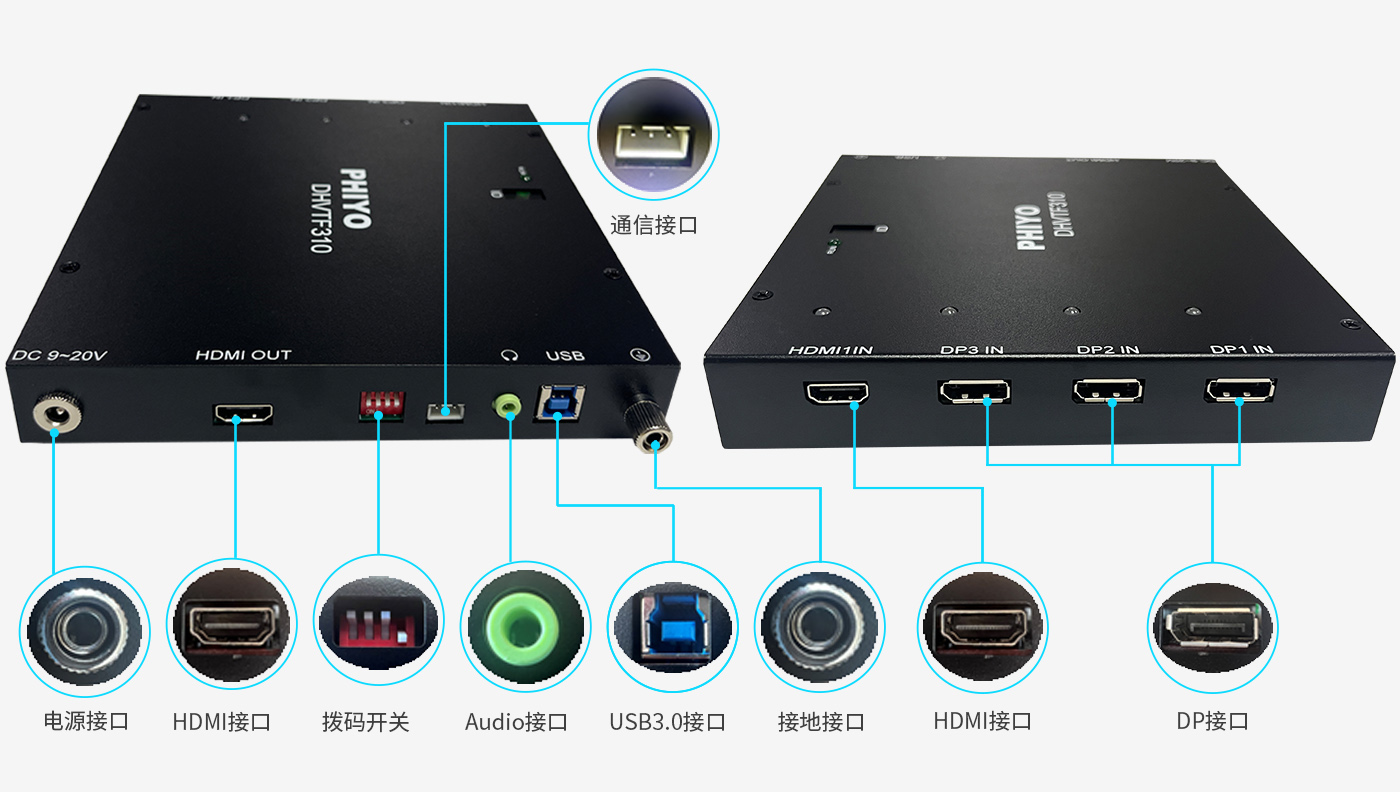

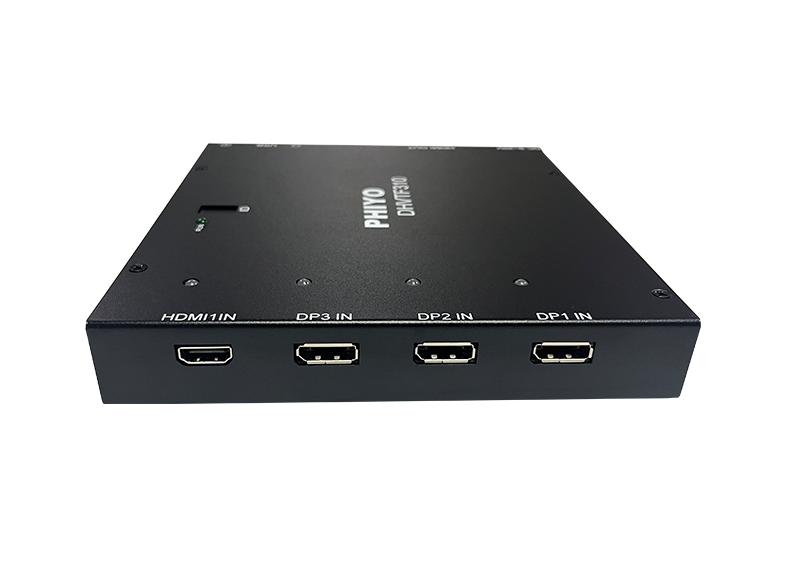

DHVTF310 有三个DP接口、一个HDMI接口；DHVTF430有四个DP、三个HDMI接口 |
Q2:支持的接口协议是什么？ |
DP1.2、HDMI2.0 |
Q3:支持的显示参数是多少？ |
4K@60Hz |
Q4:如何测试？直接接入被测端口进行测试吗？测试结果如何显示？ |
直接连接被测机台，被测机台内安装测试程序，通过测试程序去控制测试仪工作，测试程序显示并记录测试结果。 |
Q5:接口测试仪相较传统实测的方式，有什么优点？ |
灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。 |
Q6:接口测试仪支持Windows操作系统，支持Linux吗？ |
兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。 |
Q7:接口测试仪有测试log记录吗？如何输出？ |
快速准确的显示测试结果，产生详细测试log，可对接MES系统，可追溯记录。 |
Q8:开始测试前，程序设定是否复杂？必须贵司专业人士进行设定和调试吗？ |
图形化界面测试，配置程序更简化、清晰明了，零基础快速配置快速开始。 |
Q9:贵司接口测试仪，硬件保固多久？软件需要定期升级吗？软件升级需要付费吗？ |
硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。 |
Q10:可以配合自动化公司，实现端口自动化测试吗？ |
我司测试仪已配合多家自动化公司，实现了工厂端I/O接口自动化测试，测试稳定。 |
Q11:贵司接口测试仪的测试原理是什么？ |
测试程序发出命令，测试仪通过被测接口进行协商，内部芯片进行解析，在上位机软件上输出结果。 |
Q12:贵司接口测试仪配套的线材是耗材吗？可以用通用的线材替换吗？ |
由于测试盒配套的线材不停插拔，有一定的使用寿命。测试盒配套的线材是我司专门定制的，方便配合测试，不建议使用其他线材。 |
>
