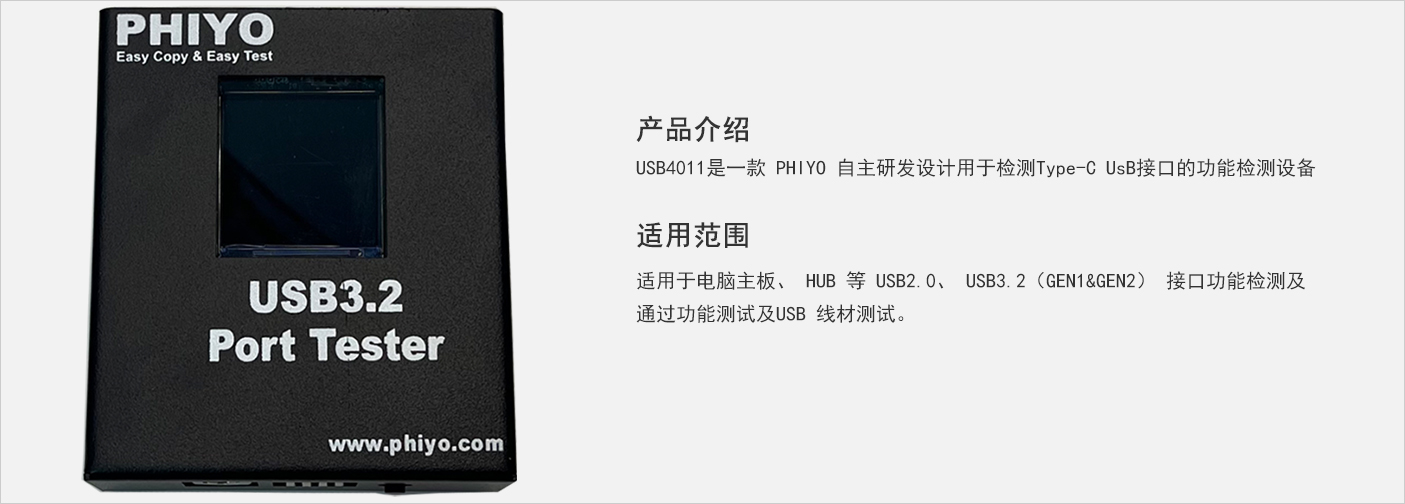

产品功能
产品特色
· 兼容 Windows 7、 Windows 8.0&8.1、 Windows 10、 Windows 11 操作系统； | · 在 Windows 10、 Windows 11 操作系统中无需安装驱动， 可直接进行测试 |
· 支持 X86&ARM 不同的平台架构测试； | · 兼容 USB 2.0&3.2(GEN1,GEN2)协议标准 |
· 自动检测 USB 2.0&3.2， 能够支持通用的 USB 2.0&3.2 Host Controller； | · 支持 USB 2.0&3.2 端口电压 VBUS 负载测试， 计算 USB 2.0&3.2 端口 供电是否正常 |
· 测试程序配置丰富， 既同时支持 USB 2.0&3.2 多类型接口测试， 又可以单独测试 USB 2.0&3.2 单类型接口测试； | · 内置 USB BC1.2 控制芯片， 兼容 BC1.2 协议规范， 支持 SDP， CDP 与 DCP 三种端口类型检测，实现对 USB 设备类型、 工作模式、 数据传输、 供电带载等全面的功能性测试； |

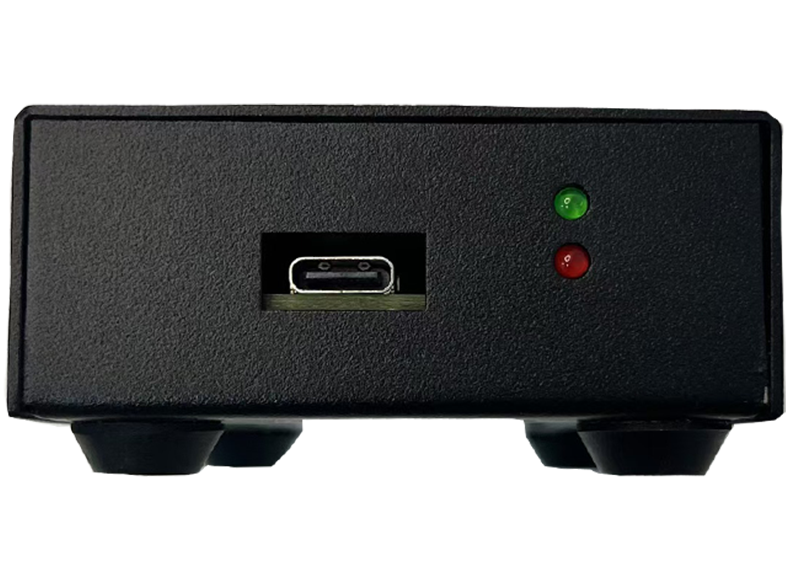

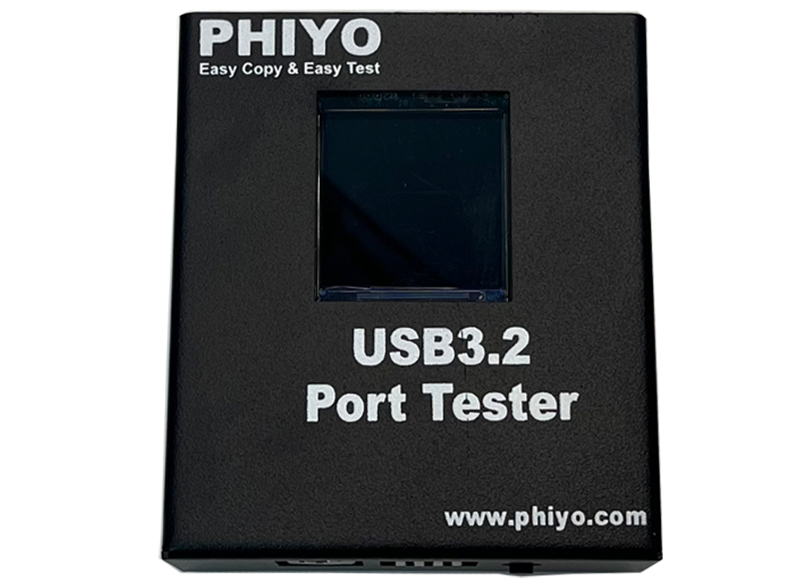

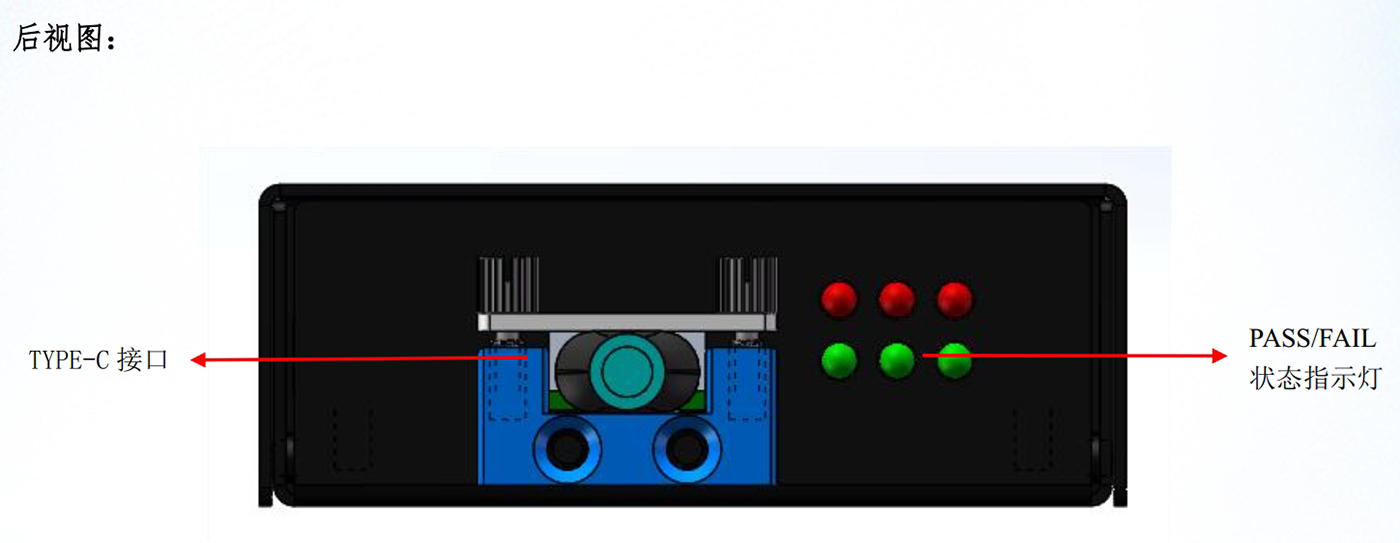

· 支持数据传输信号物理通道开路与短路测试功能， 提高产品测试 Cover 能力； | · 友好的测试界面， 在测试完成后显示测试结果： PASS 或 FAIL， 且记录每个 端口的测试状态； |
· 测试完成后自动生成测试 log 记录文件与结果回执文件； |
应用领域
适用于各类 Type-C、 USB 接口电脑主板、 服务器主板、 各类 USB 、 Type-C 接口扩展坞产品的功能测试。
 |
|  |
测试项目

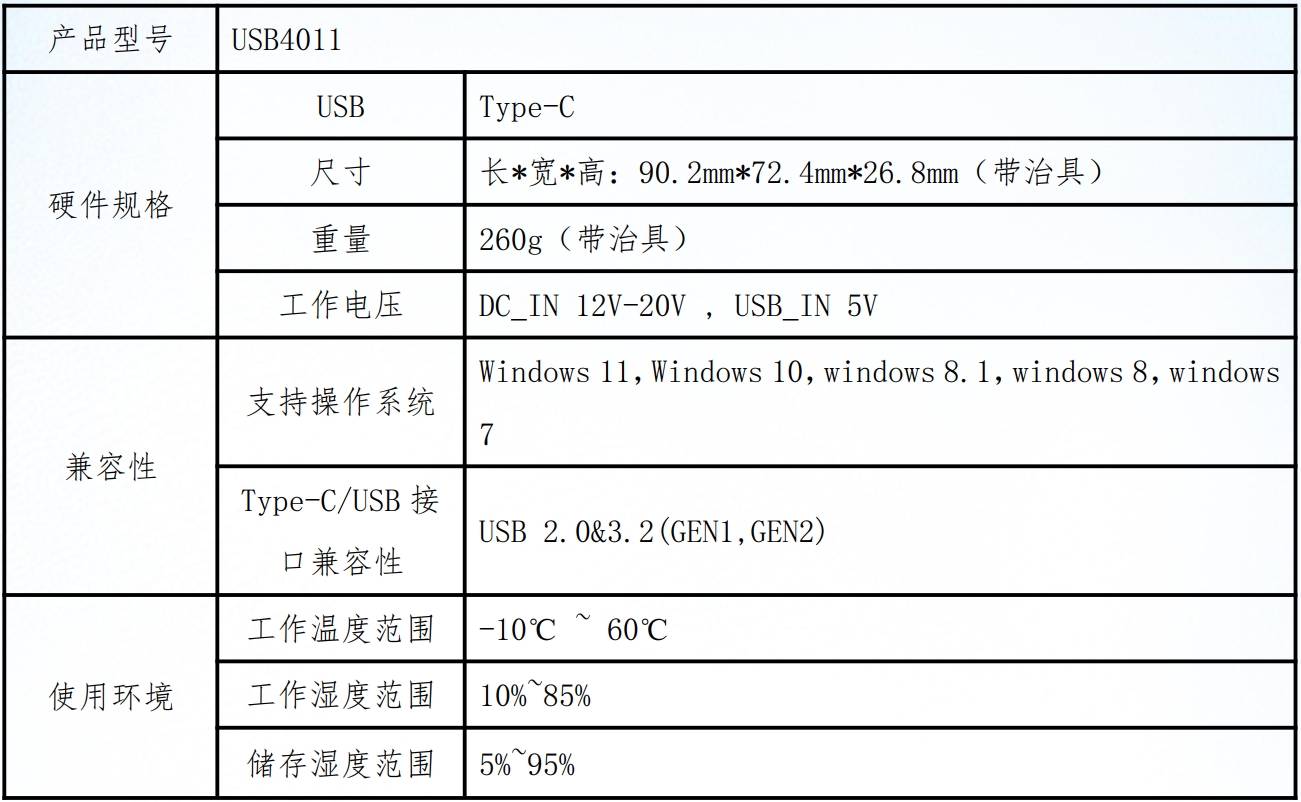

Test Item | Support | Test Item | Support |
Connection Test | V | USB 2.0&3.2 R/W Speed Test | V |
VBUS Detect | V | USB 2.0 FS/HS | V |
D+/D- Test | V | USB 3.0&3.2 SS | V |
SSRX/SSTX Test | V | 5V 0.5A/1A/1.5A Loading Test | V |
Disconnection Test | V | Reversible Plug Orientation(C-C) | V |
标题 | 描述 |
版本 下载 |
|
Q1:在接入盒子进行测试 3.2 时无法测试？ |

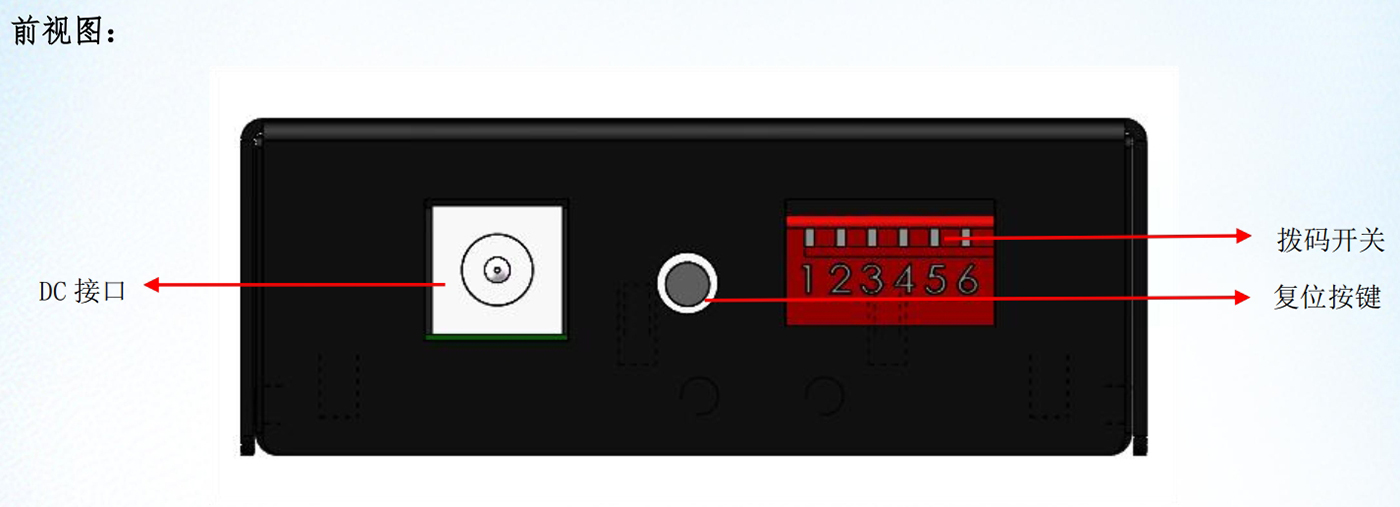

在测试前需确定被测接口支持的协议标准： 3.2 GEN1 or 3.2 GEN2， 并在软件中选择对应测试模式(PS:拨码可控制测试盒 USB 3.2 初始线缆测试状态， 可提高测试效益， 建议拨至对应位置) |
Q2:在测试 Type-A 接口时， 为什么下面一列全部 fail？ |
因 Type-A 接口和 Type-C 接口设计不同， 只有一面， 所以在配置时需要点击 obs 关闭下方一列， 再进行测试 |
Q3:测试 VBUS 电压存在空载及拉载的测试电压低于设定值（标准设定： 4.45~5.25） ? |
这个时候需要判断所使用的线材的线损导致的电压压降， 可以尝试更换线材测试， 如更换线材依旧异常考虑是否是被测端口的 VBUS 输出电压就是偏低导致测试异常。 |
Q4:绑定路径时为什么会提示缺少 3.0 路径？ |
测试盒属于双状态路径设备， 在绑定路径时会自动切换 2.0、 3.0 路径绑定， 若缺少其中之一， 会弹窗提示， 需要重新进行绑定。 |
>
