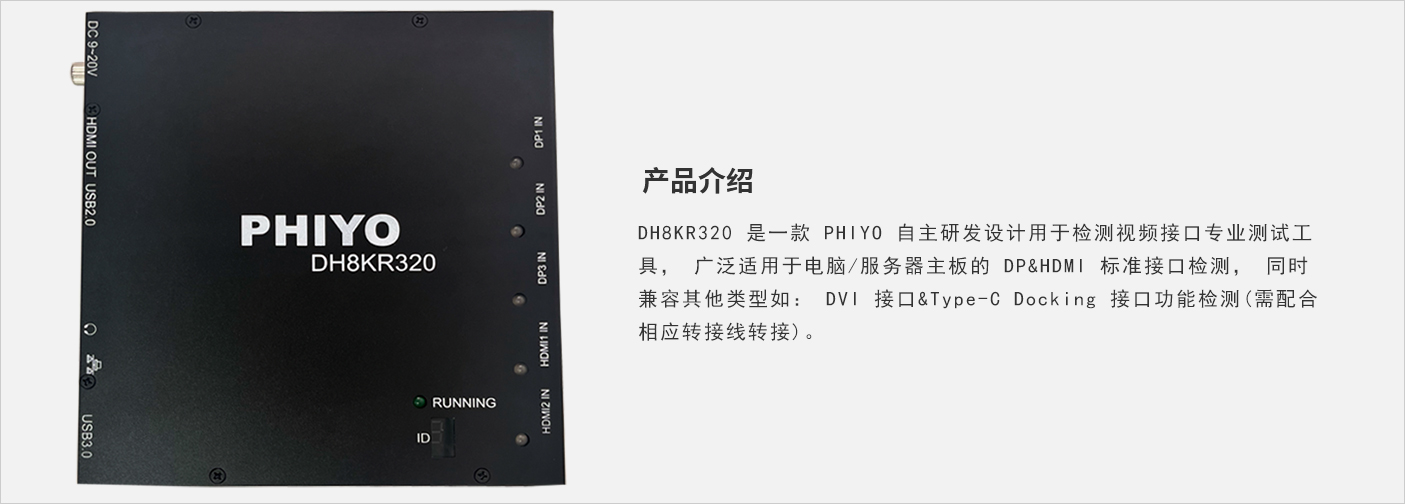

产品介绍
产品特色
· 支持 Windows 7/8/8.1/10/11， Linux及Chrome 操作系统 | · 支持DP2.1（ UHBR 20Gbps / DP80） ， HDCP（ 1.4/2.3） 、 DSC（ 1.2） ； · 支持HDMI2.1（ FRL 12Gbps / 48G） ， HDCP（ 1.4/2.3） 、 DSC（ 1.2） 、 CEC |
· 支持DP链路协商数据速率（ HBR、 HBR2、 HBR3、 UHBR10、 UHBR13.5、 UHBR20） 读取， 支持Lanes（ 4Lanes、 2Lanes） 读取； · 支持HDMI链路数据速率（ FRL1-9Gbps（ 3Gbps*3） 、 FRL2-18Gbps （ 6 Gbps *3） 、FRL3-24Gbps（ 6 Gbps *4） 、 FRL4-32Gbps（ 8 Gbps *4） 、 FRL5-40Gbps（ 10 Gbps *4） 、FRL6-48Gbps（ 12 Gbps *4） 、 TMDS- 340MHz、 TMDS-600MHz） 读取； | · 支持串行、 并行（ 任意4口， 不支持5口） ， DP & HDMI 接口 最大支持 8K@60Hz分辨率检测 |
· 支持所有强制性和附加 3D 视频格式输入； | · 支持 PCM 音频数据包， 最高采样率 192KHz 8 通道； |
· 支持模拟立体声音频输出 | · 支持 MHL 移动设备 HDMI 信号测试； |
· 体积小， 功耗低， 测试流程简单， 支持自动化应用485控制， 可以多个测试盒并联控制测试（ 一拖多） ； | · 支持视频传输信号物理通道开路与短路测试功能， 提高产品测试 Cover 能力; |
· 设计 HDMI_OUT 接口,支持将输入测试端口的画面做 4K/30 环出单屏或4合屏输出； | · 支持测试通道测试画面的保存， 当需要画面帧上传功能的时候， 仅接C口就可以实现控制+数据上传， 并在任意场景使用都只需要接1个 控制接口，即Type-C （ U3） 或者Type-B（ U3） ， 亦或485、 网口； |
应用领域

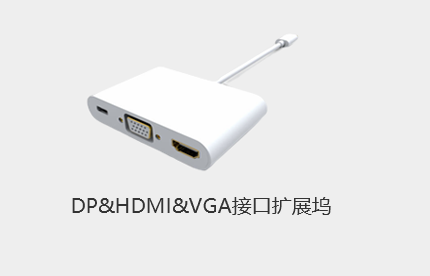

适用于电脑主板、 服务器主板， 手机移动设备， DP&HDMI 视频接口扩展坞等其它包含DP及HDMI视频输出接口设备。
 |
|  |

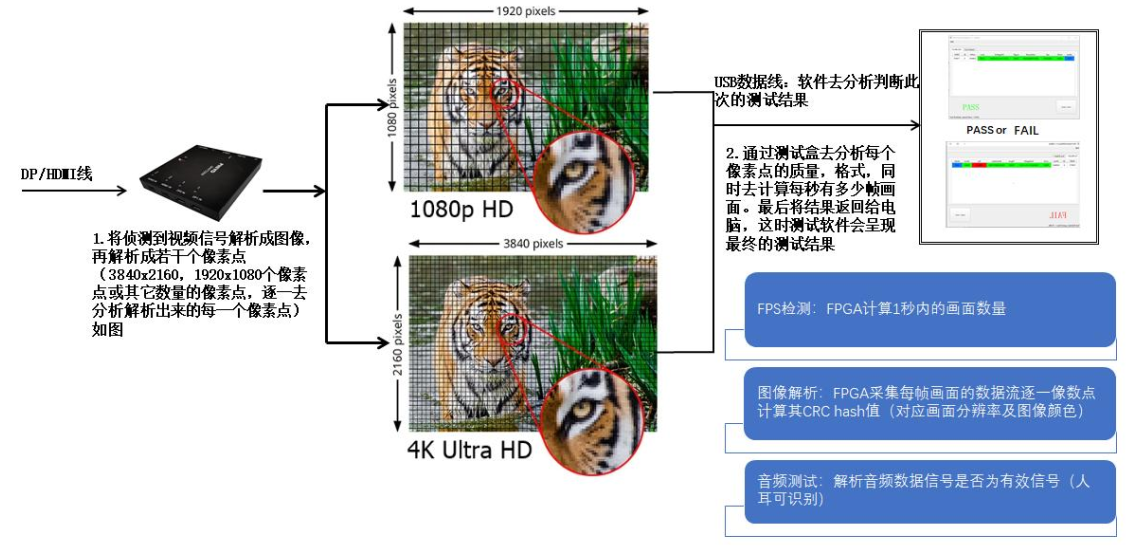

工作原理示意图
DH8KR320 产品采用单板多端口人性化设计， 具有体积小， 便携方便等特点。 依据测试信号源不同分别提供 DPx3&HDMIx2 共计5个输入端接口。 产品支持 DP&HDMI 两种类型接口同时接入 DH8KR320 测试板中， 通过上位机指令控制内部逻辑开关实现DP&HDMI 视频通道快速开启与关闭， 利用 DP&HDMI 视频接口芯片将接收到的相应视频信号转成行场信号、 RGB 像素值和音频模拟信号， 再通过内置 FPGA 芯片分析处理视频信号的分辨率、 图像特征和音频信号频率特征， 且将每一帧画面做CRC校验来确认接口输出是否异常（ 可以cover花屏及异色问题） ， 最终将分析结果反馈给上位机软件， 进而判断测试结果。

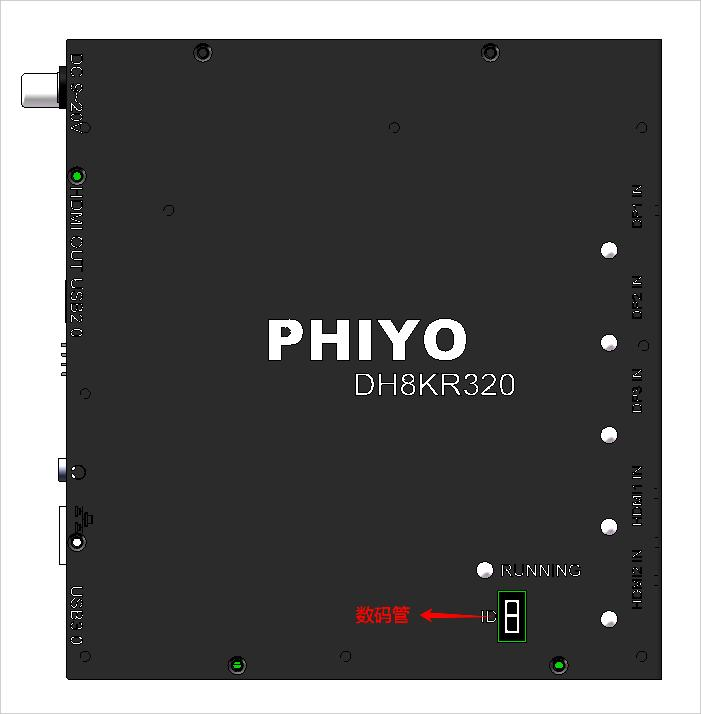

产品前视图

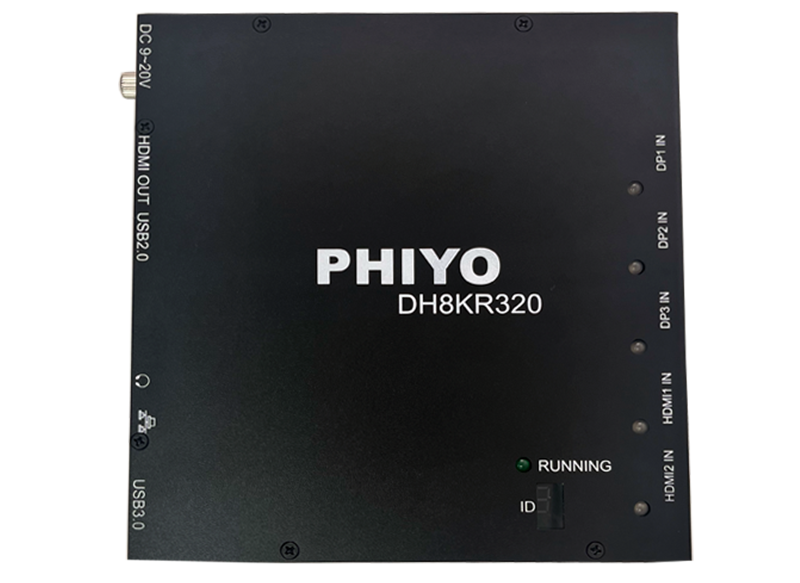

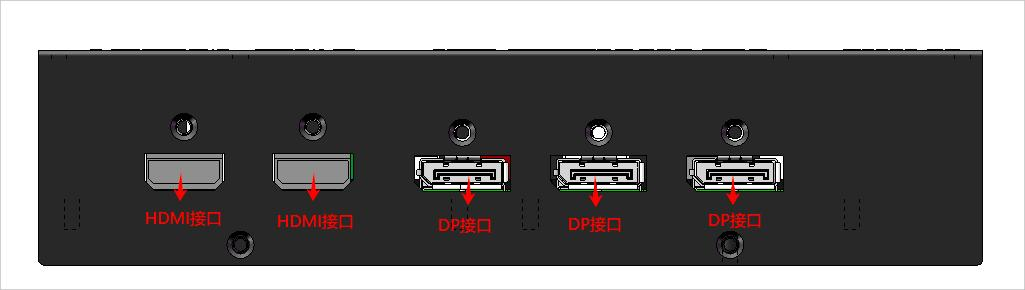

产品前视图

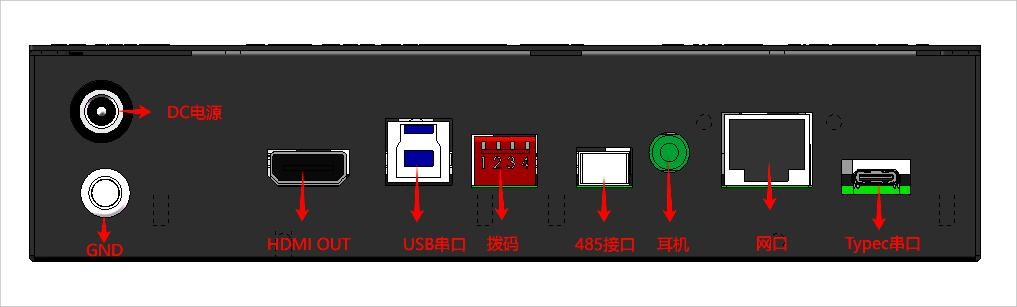

产品后视图
产品名称 | DH8KR320 | |
硬件规格 | DP*3, HDMI*2 | DP 2.1*3, HDMI 2.1*2 |
尺寸 | 174*187*42.5mm | |
重量 | 0.990KG | |
兼容性 | 支持操作系统 | windows11， windows10， windows 8.1， windows8，windows7， Linux |
使用环境 | 工作温度范围 | 0℃ -45 ℃ |
工作湿度范围 | 20%-85%， 不凝露 | |
储存湿度范围 | 5%-95%， 不凝露 | |
标题 | 描述 |
版本 下载 |
|
Q1:测试时出现如下图所示报错信息时 (no dhvt2200 device found!) |
(1) 先检查接线是否正确(必须接 USB2.0/3.0线通讯,电源适配器) |
Q2:测试时出现如下图所示报错信息时 (HDMI2 port 全部 fail) |
先检查接线是否正确， 软件需要测试的 PORT 口是否和实际接线一致， 是否接错(例： 软件配置测试 HDMI1， 实际将 HDMI 线接在 DH8KR320 HDMI2口上) |

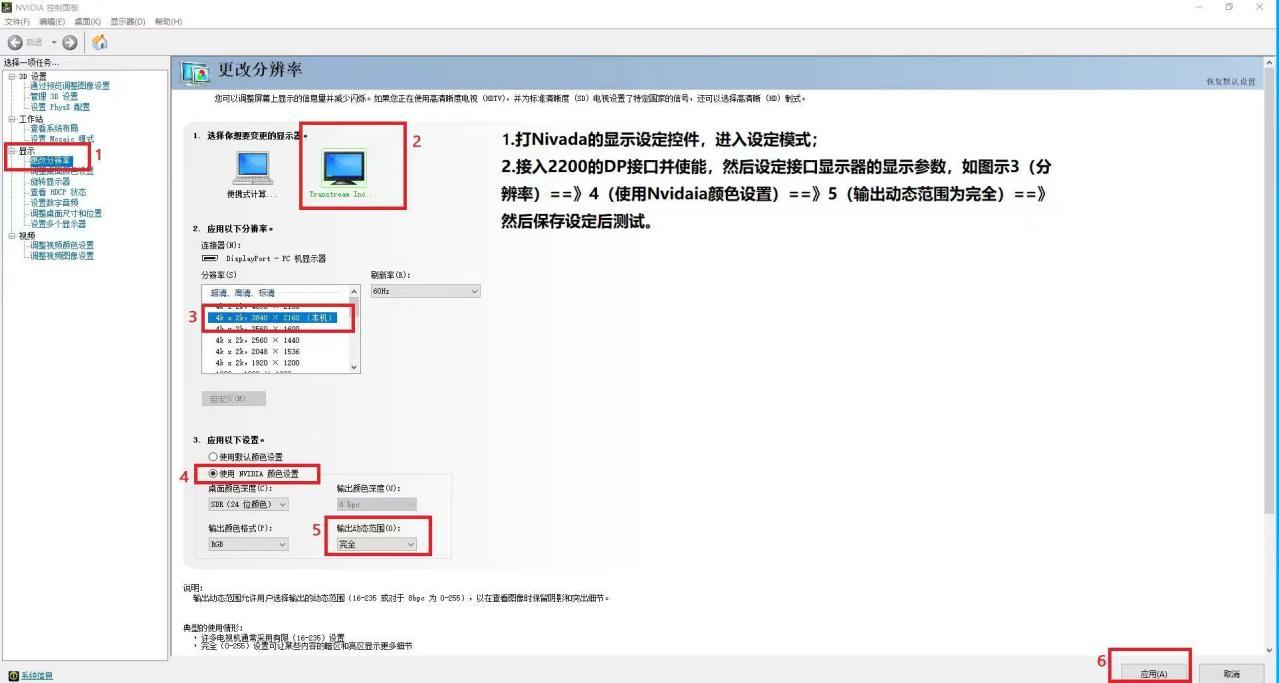

Q3:针对英伟达显卡的电脑， 测试时会出现 figure 项 fail |
可以尝试如下设置:

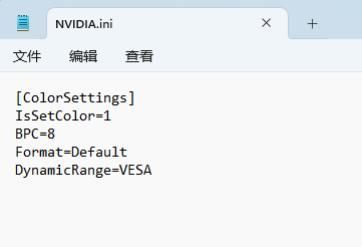

或通过配置 NVIDIA.ini 配置档修改进行强制设置
|
>
