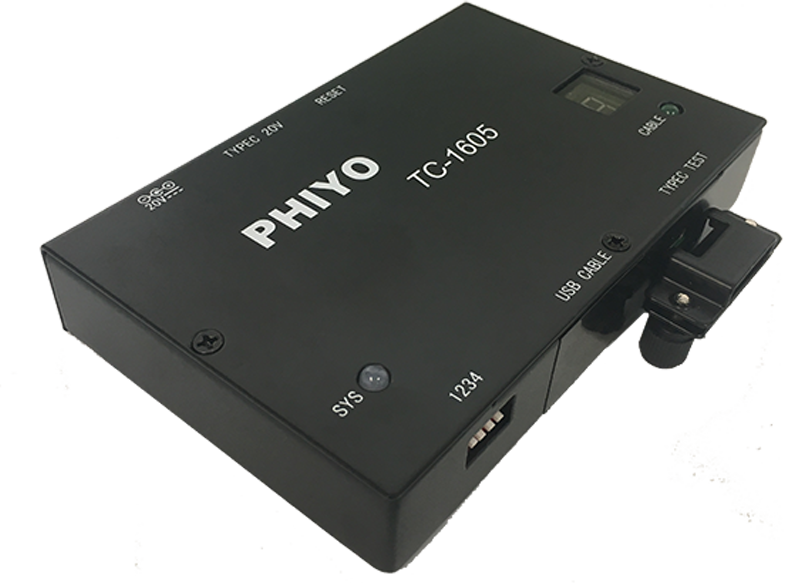

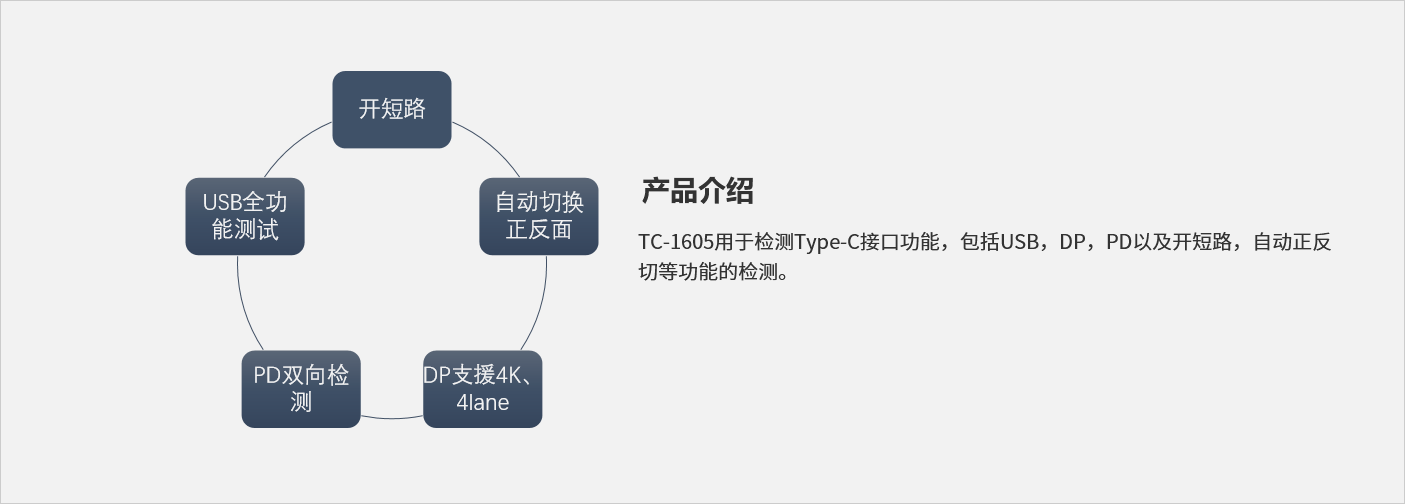

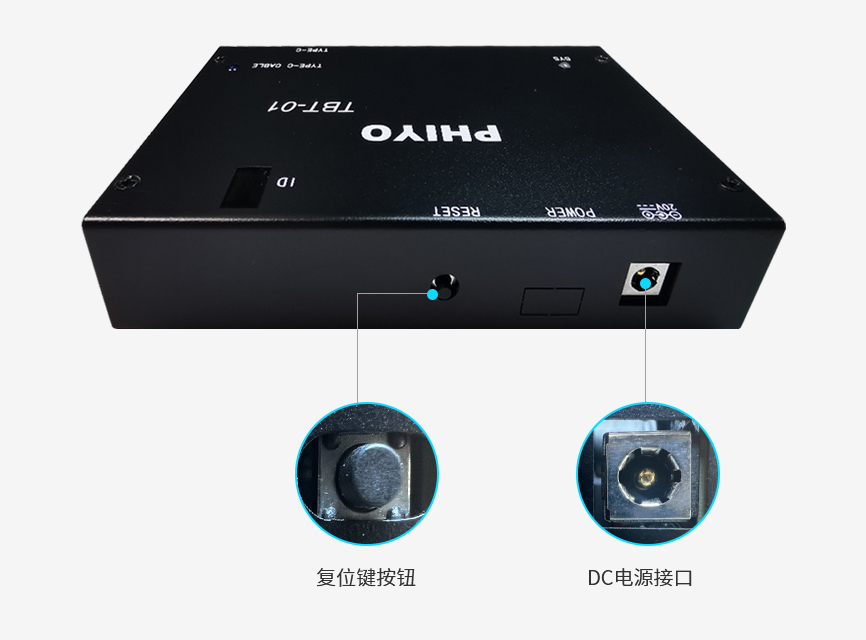

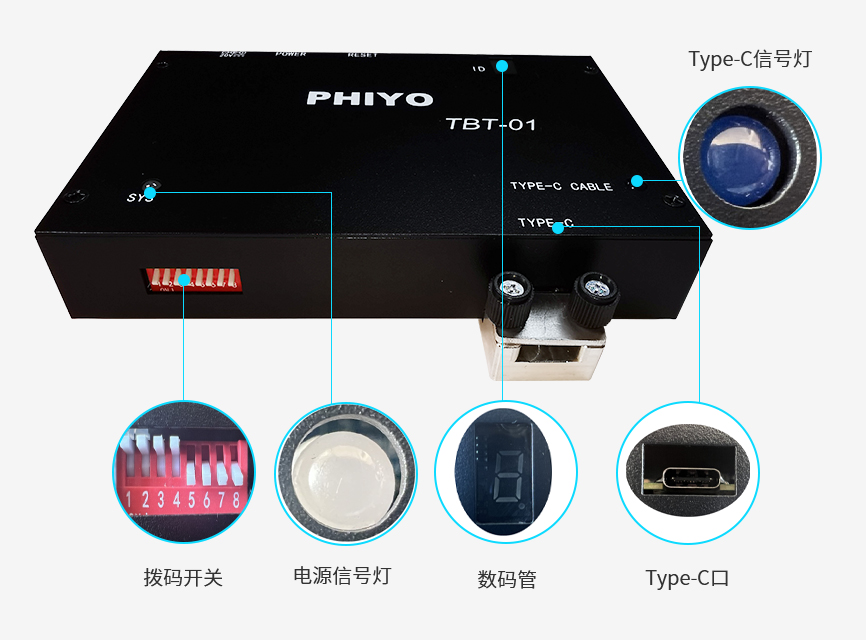

TC-1605产品介绍及特色
· 兼容USB2.0, USB3.0标准协议 | · 支持DP1.2标准协议 |
· 支持PD2.0标准协议 | · 支持正反插测试，单次插入，顺序检测A/B面所有功能 |
· 支持差分信号&SBU1、SBU2开短路测试 | · 图形化界面测试，详细记录测试结果信息 |
应用领域

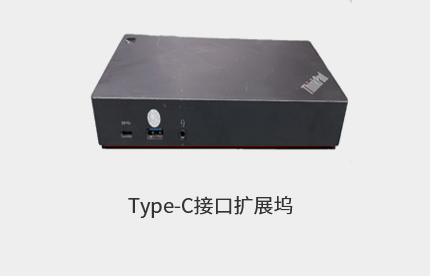

TC-1605适用于各类Type-C接口电脑主板，服务器主板，Type-C 接口扩展坞等产品的功能测试。
 |
|  |
测试效果图

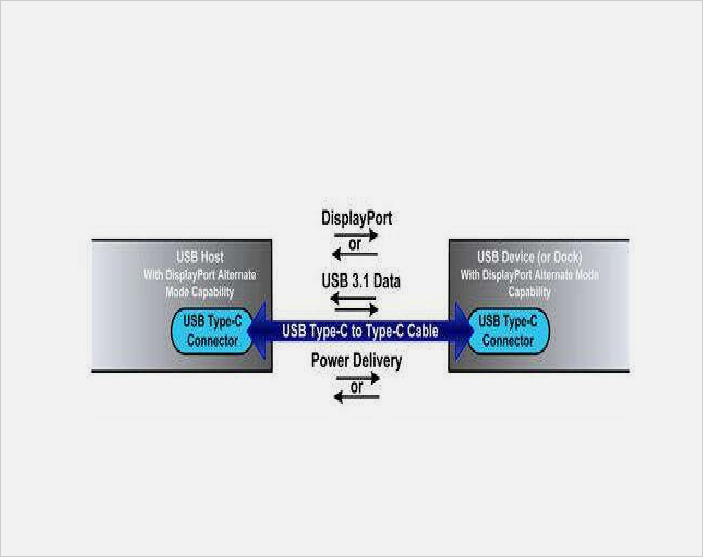

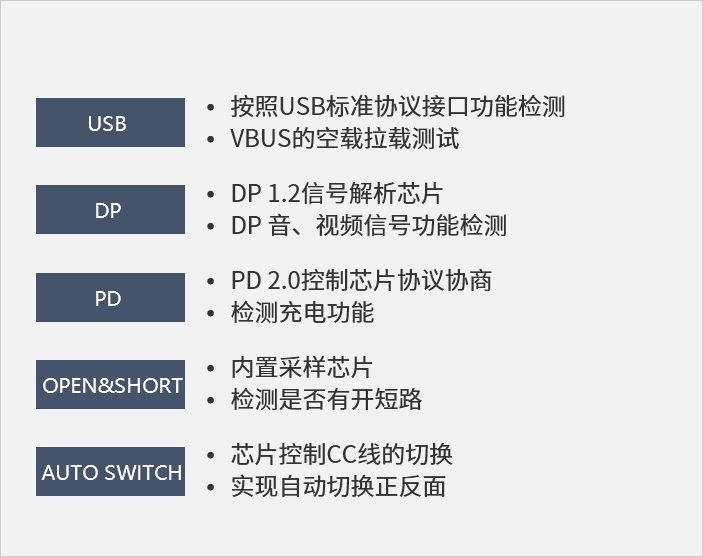

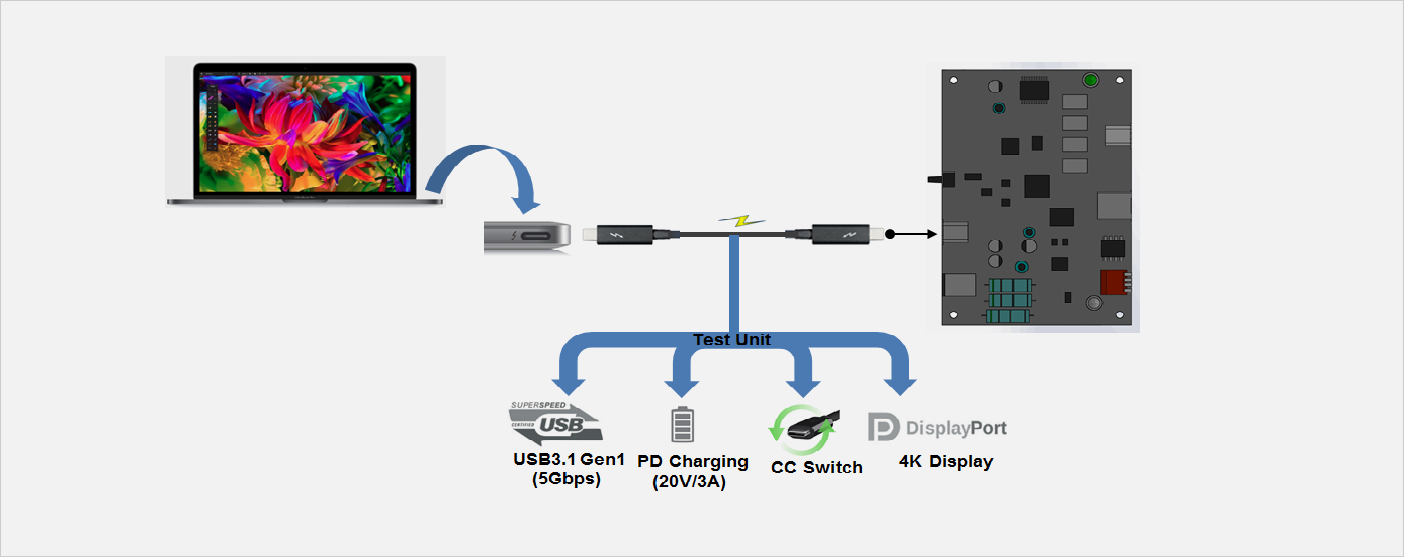

测试原理
 |  |
测试项目
Test Item | Support | Test Item | Support |
Connection Test | V | USB 3.0 SS | V |
Disconnection Test | V | USB 3.0 R/W Speed Test | V |
VBUS Detect | V | USB3.1 GEN1 Speed Test | V |
5V 1A/2A/3A Loading Test | V | Reversible Plug Orientation | V |
D+/D- Test | V | DP1.2 Function Test | V |
SSRX/SSTX Test | V | PD2.0 Function Test | V |
INT/BULK/CTRL | V | 5V/9V/15V/20V 3A Charge | V |
Data Transfer Test | V | TX/RX Signals Open/Short Test | V |

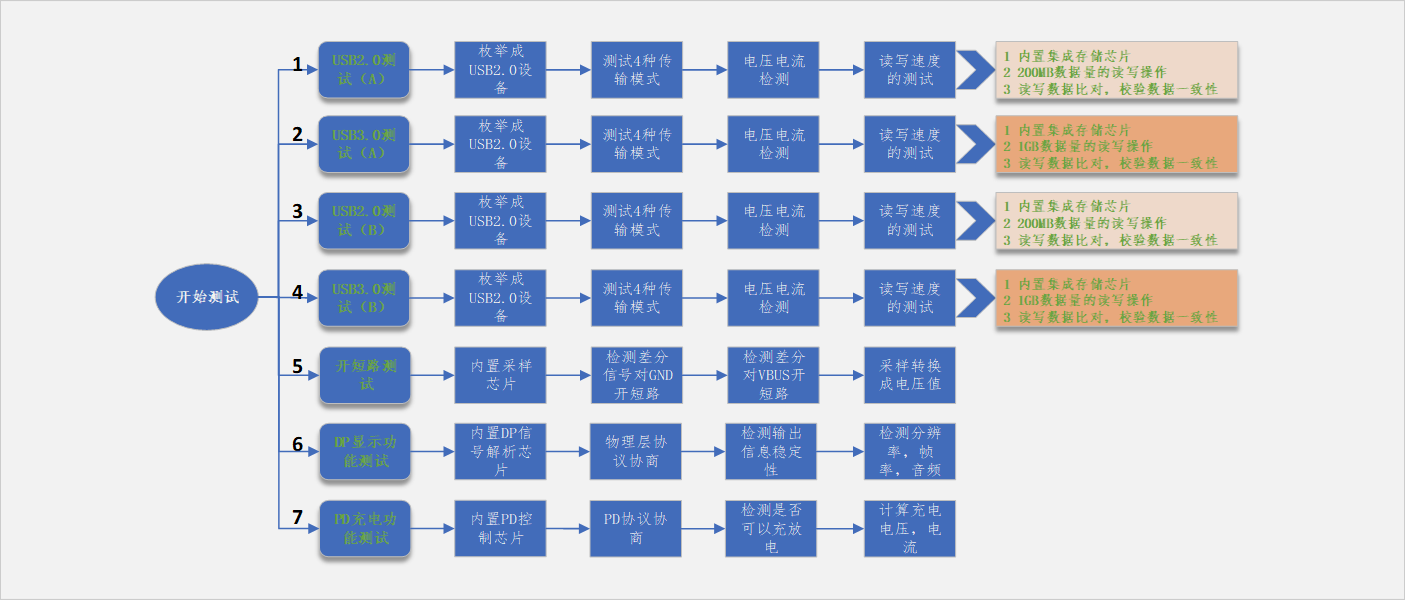

测试流程
实测对比
测试方式 | 实测 | TC-1605测试 |
| USB | USB3.0和USB2.0交替测试 | 一站测试Thunderbolt 3（兼容Thunderbolt4）、USB、DP、PD所有功能 |
DP | 外接显示器目测 | |
PD | 接适配器，看充电状况 | |
正反插 | 手动正反插拔 | |
用时 | 90s | 17s |
结果判断 | 人为判断测试结果 | 自动判定，产生测试记录 |
 |  |

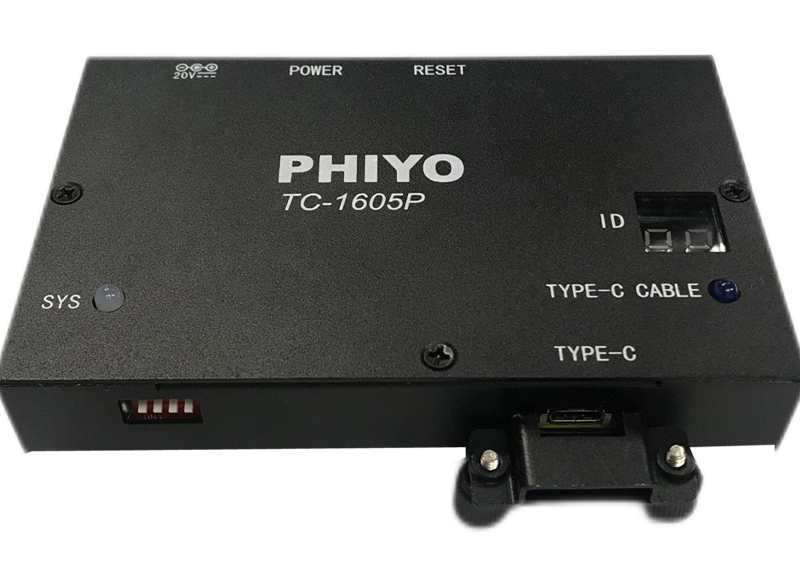

产品型号 | TC1605 | |
硬件规格 | USB | Type-C |
尺寸 | 长*宽*高：130mm*83.5mm*23mm（带治具） | |
重量 | 211.7g（带治具） | |
工作电压 | DC_IN 20V | |
兼容性 | 支持操作系统 | Windows 10，windows 8.1，windows 8，windows 7 |
Type-C接口兼容性 | USB 2.0&3.2、DP 1.2、PD 2.0 | |
使用环境 | 工作温度范围 | -10℃ ~ 60℃ |
工作湿度范围 | 10%~85%，不凝露 | |
储存湿度范围 | 5%~95%，不凝露 | |
Q1:这款接口测试产品检测卡关的是接口标准协议吗？ |
兼容USB2.0, USB3.2(GEN1)、DP协议、PD协议等标准协议。 |
Q2:这款接口测试仪支持测试的最高速率是多少？ |
最高支持USB USB3.2(GEN1) 5Gbps速率检测。 |
Q3:这款接口测试仪支持检测的充电功率为多少？ |
最大支持60W充电功率的检测。 |
Q4:这款接口测试仪支持检测的DP显示参数为多少？ |
最大支持4K@30Hz。 |
Q5:如何测试？直接接入被测端口进行测试吗？测试结果如何显示？ |
直接连接被测机台，被测机台内安装测试程序，通过测试程序去控制测试仪工作，测试程序显示并记录测试结果。 |
Q6:接口测试仪相较传统实测的方式，有什么优点？ |
灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。 |
Q7:接口测试仪支持Windows操作系统，支持Linux吗？ |
兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。 |
Q8:接口测试仪有测试log记录吗？如何输出？ |
快速准确的显示测试结果，产生详细测试log，可对接MES系统，可追溯记录。 |
Q9:开始测试前，程序设定是否复杂？必须贵司专业人士进行设定和调试吗？ |
图形化界面测试，配置程序更简化、清晰明了，零基础快速配置快速开始。 |
Q10:贵司接口测试仪，硬件保固多久？软件需要定期升级吗？软件升级需要付费吗？ |
硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。 |
Q11:可以配合自动化公司，实现端口自动化测试吗？ |
我司测试仪已配合多家自动化公司，实现了工厂端I/O接口自动化测试，测试稳定。 |
Q12:Type-C接口使用慧鱼科技接口测试仪，需要手动切换正反面吗？ |
无需手动切换，支持自动切换正反面测试，单次插入，顺序检测双面所有功能。 |
Q13:贵司接口测试仪的测试原理是什么？ |
测试程序发出命令，测试仪通过被测接口进行协商，内部芯片进行解析，在上位机软件上输出结果。 |
Q14:贵司接口测试仪配套的线材是耗材吗？可以用通用的线材替换吗？ |
由于测试盒配套的线材不停插拔，有一定的使用寿命。测试盒配套的线材是我司专门定制的，方便配合测试，不建议使用其他线材。 |
>
