·  支持DP1.4(TC)协议标准，最高支持8K@30HZ/4K@120HZ的测试

·  支持PD3.1协议标准，5V/9V/12V/15V/20V 3A/5A的充电能力检测，最大支持24V/5A充电功率

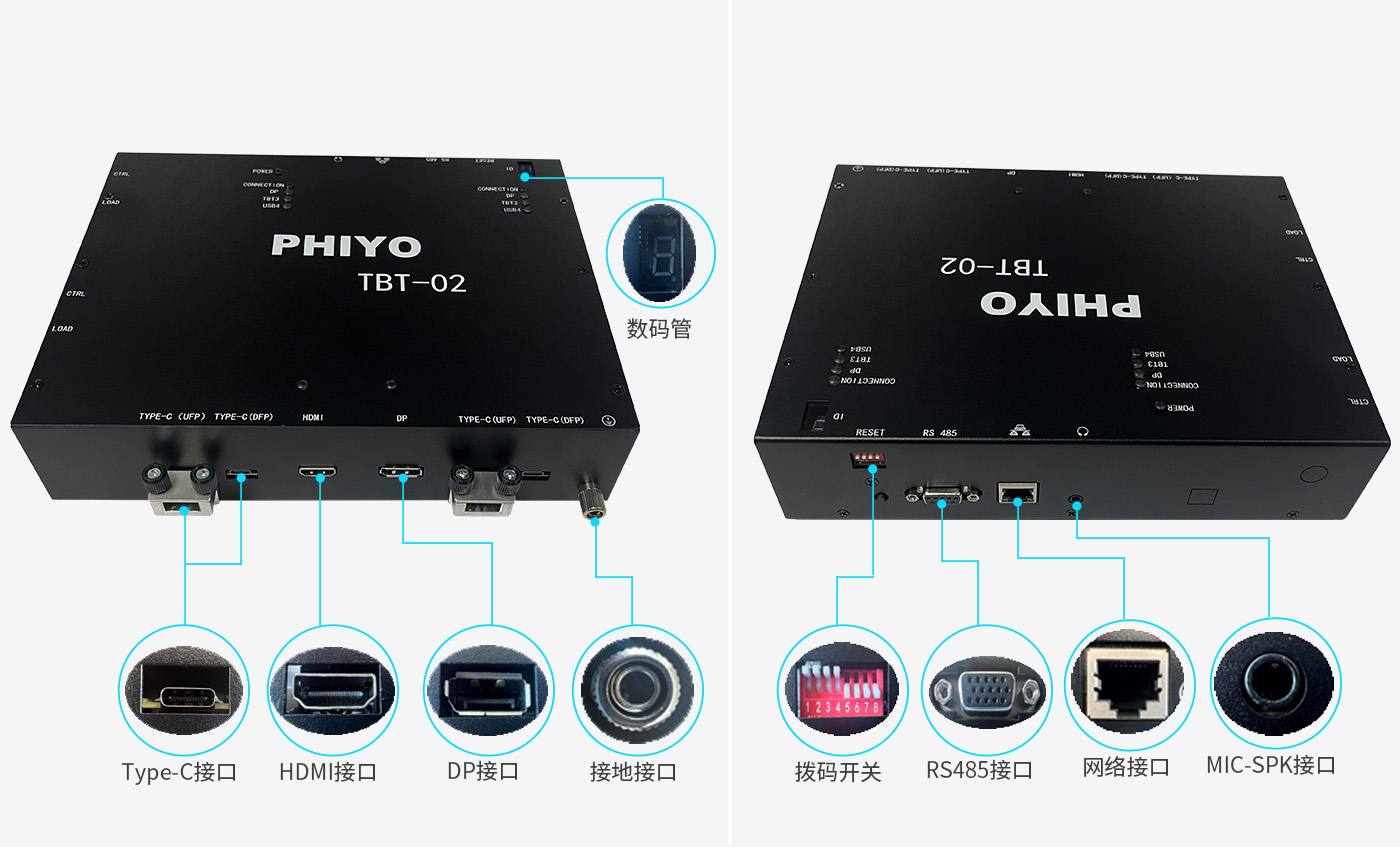

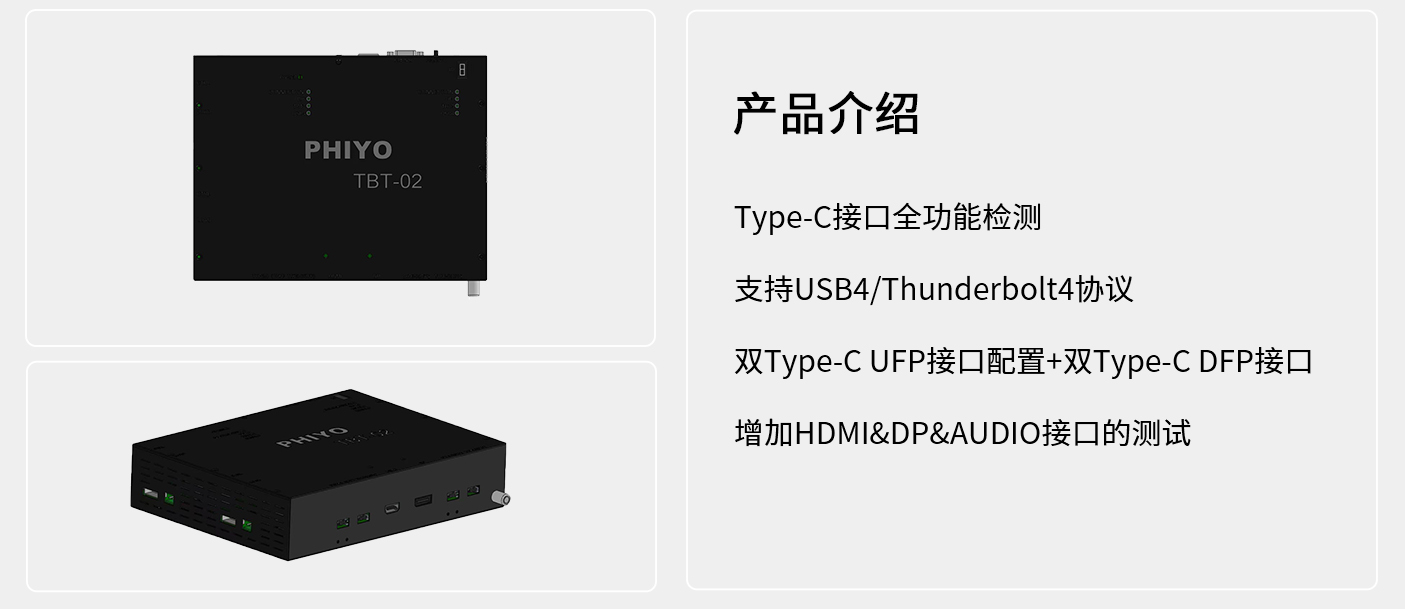

·  双Type-C接口配置，设计Type-C DFP接口，支持接入标准Type-C设备

·  增加HDMI(2.1)、DP(1.4)、Audio接口功能的测试

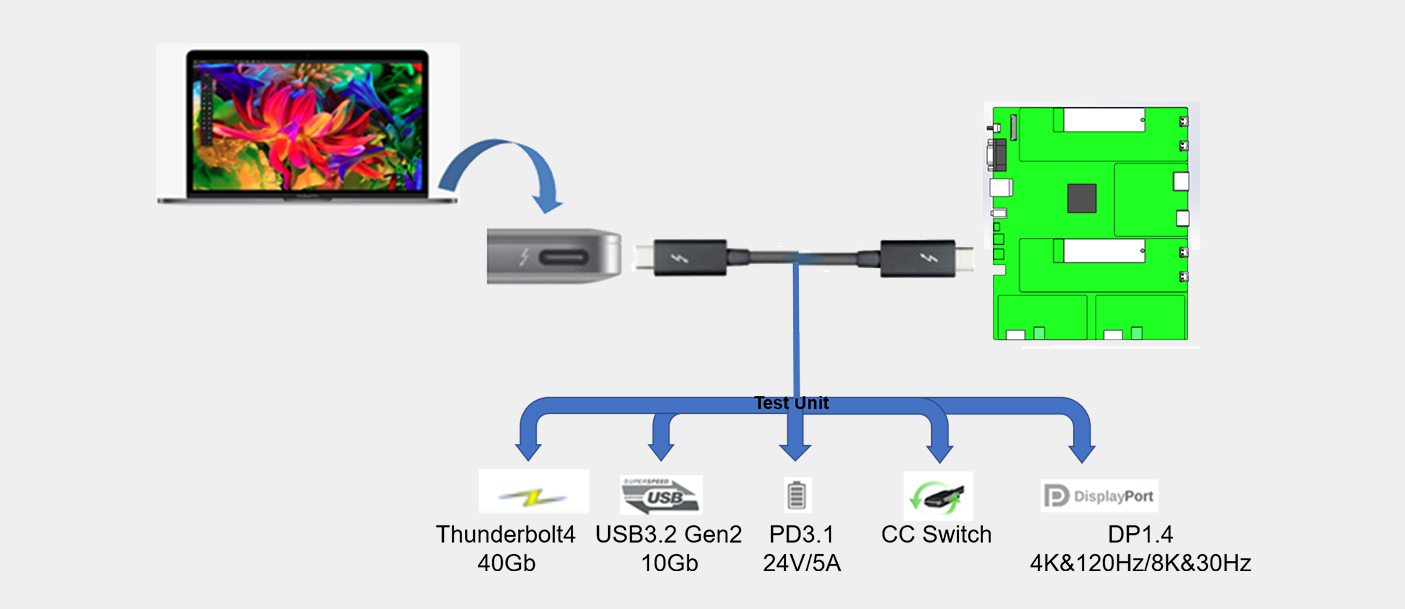

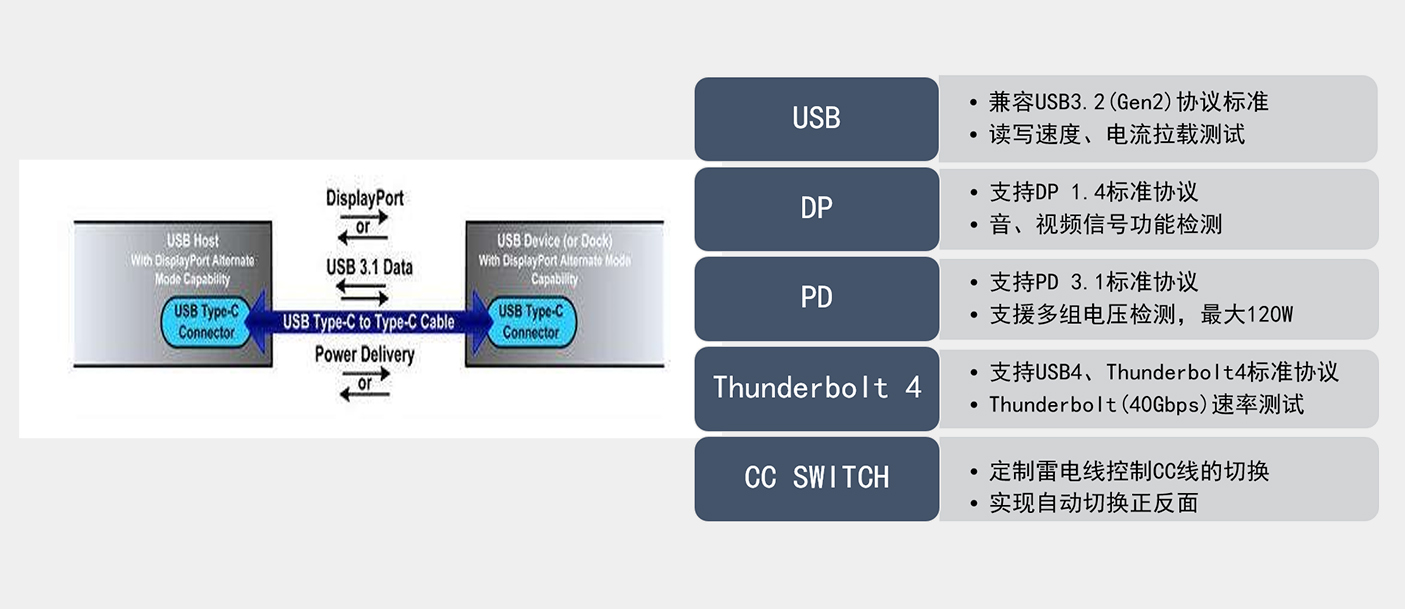

·  测试涵盖端口连接，数据传输速度，电流负载能力，DP信号传输，PD充电及A/B双面自动切换

版本

下载

TBT-02(USB4&Thunderbolt4)产品手册_V1.0(1).pdf

点击下载

慧鱼科技接口测试仪兼容USB协议、Thunderbolt协议、DP协议、PD协议等标准协议。

Q2:这款接口测试仪支持测试的最高速率是多少？是否支持USB4.0测试？

Thunderbolt  40Gbps；支持USB4.0测试。

Q3:这款接口测试仪支持检测的充电功率为多少？

最大支持100W充电功率的检测

Q4:这款接口测试仪支持检测的DP显示参数为多少？

最大支持8K@30HZ/4K@120HZ

Q5:如何测试？直接接入被测端口进行测试吗？测试结果如何显示？

直接连接被测机台，被测机台内安装测试程序，通过测试程序去控制测试仪工作，测试程序显示并记录测试结果。

Q6:接口测试仪相较传统实测的方式，有什么优点？

灵活轻便、快速测试、准确判断、结果可追溯、低成本高产出、全面实现自动化。

Q7:接口测试仪支持Windows操作系统，支持Linux吗？

兼容Linux、Chrome、Windows7/8、8.1/10/11操作系统、统信UOS。

Q8:接口测试仪有测试log记录吗？如何输出？

快速准确的显示测试结果，产生详细测试log，可对接MES系统，可追溯记录。

Q9:开始测试前，程序设定是否复杂？必须贵司专业人士进行设定和调试吗？

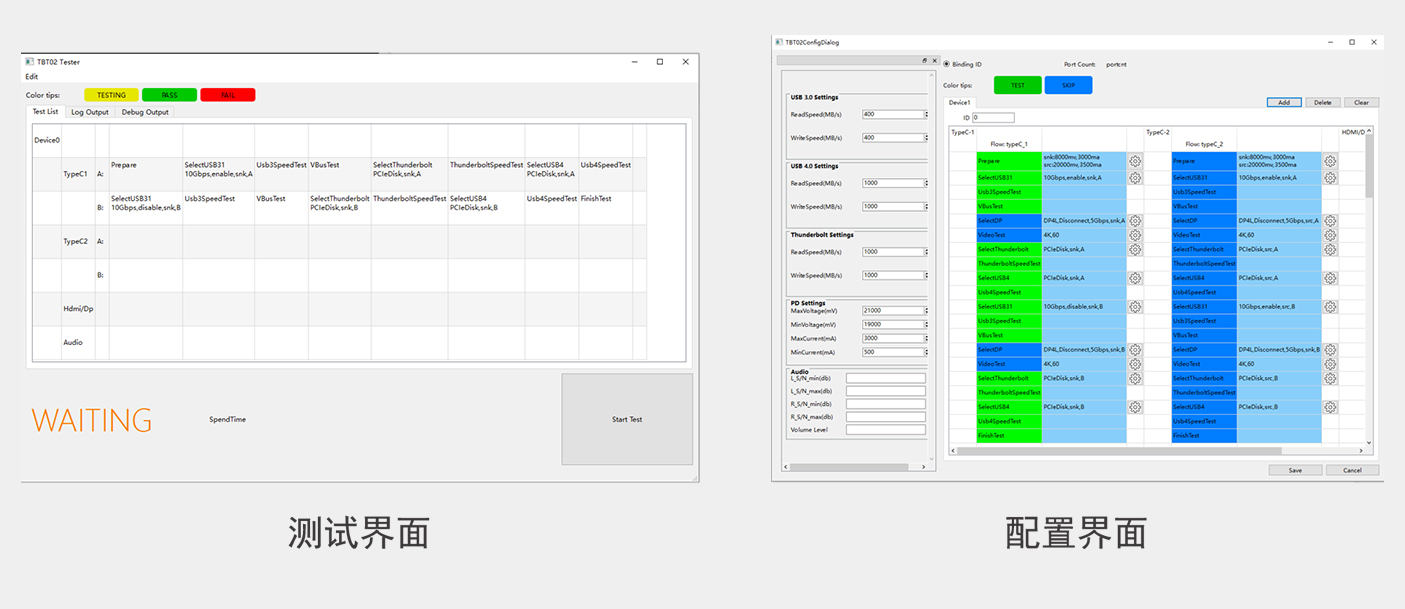

图形化界面测试，配置程序更简化、清晰明了，零基础快速配置快速开始。

Q10:贵司接口测试仪，硬件保固多久？软件需要定期升级吗？软件升级需要付费吗？

硬件保固通常为一年。机种适配、测试稳定的情况下无需升级软件。我司客户享受软件终身免费升级的VIP权益。

Q11:可以配合自动化公司，实现端口自动化测试吗？

我司测试仪已配合多家自动化公司，实现了工厂端I/O接口自动化测试，测试稳定。

Q12:Type-C接口使用慧鱼科技接口测试仪，需要手动切换正反面吗？

无需手动切换，支持自动切换正反面测试，单次插入，顺序检测双面所有功能。

Q13:贵司接口测试仪的测试原理是什么？

测试程序发出命令，测试仪通过被测接口进行协商，内部芯片进行解析，在上位机软件上输出结果。

Q14:贵司接口测试仪配套的线材是耗材吗？可以用通用的线材替换吗？

由于测试盒配套的线材不停插拔，有一定的使用寿命。测试盒配套的线材是我司专门定制的，方便配合测试，不建议使用其他线材。
